1.2. Установка адреса сервера

Производится заранее пред перед заливкой на Sherman и непосредственно перед заливкой для каждого магазина.

...

В разделе Магазин необходимо войти в подраздел Кассы и нажать кнопку +Добавить:

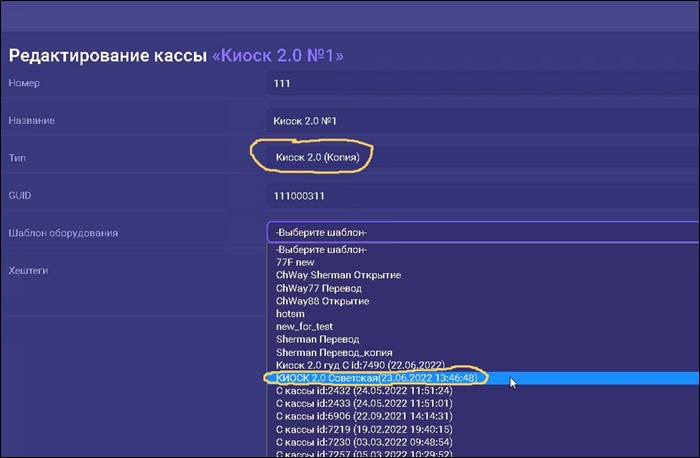

В меню Редактирование кассы прописать Тип и Шаблон оборудования, как представлено на рисунке ниже:
В созданной кассе в полях Номер, Название и GUID вносим новые названия киосков? которые должны называться как 111 (так называется первый киоск), 112 (так называется второй киоск):

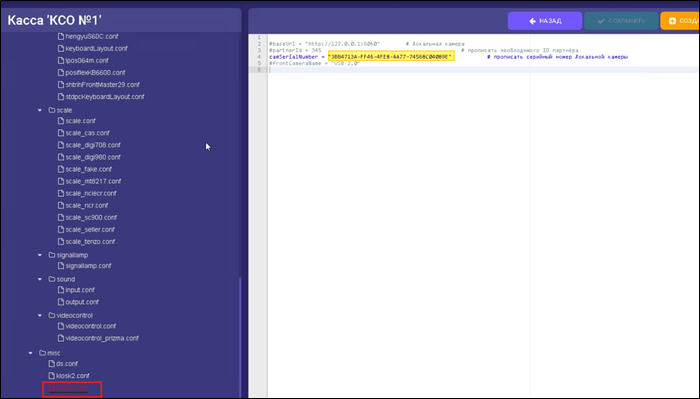

В созданной кассе, в разделе Настройки типов касс, в разделе vision.conf необходимо прописать серийный номер камеры (уточнить у менеджера) СуперМаг Vision, непосредственно физически находящейся на данной кассе:

5.3. Настройка селфи-камеры (камера с отображением окна безопасности)

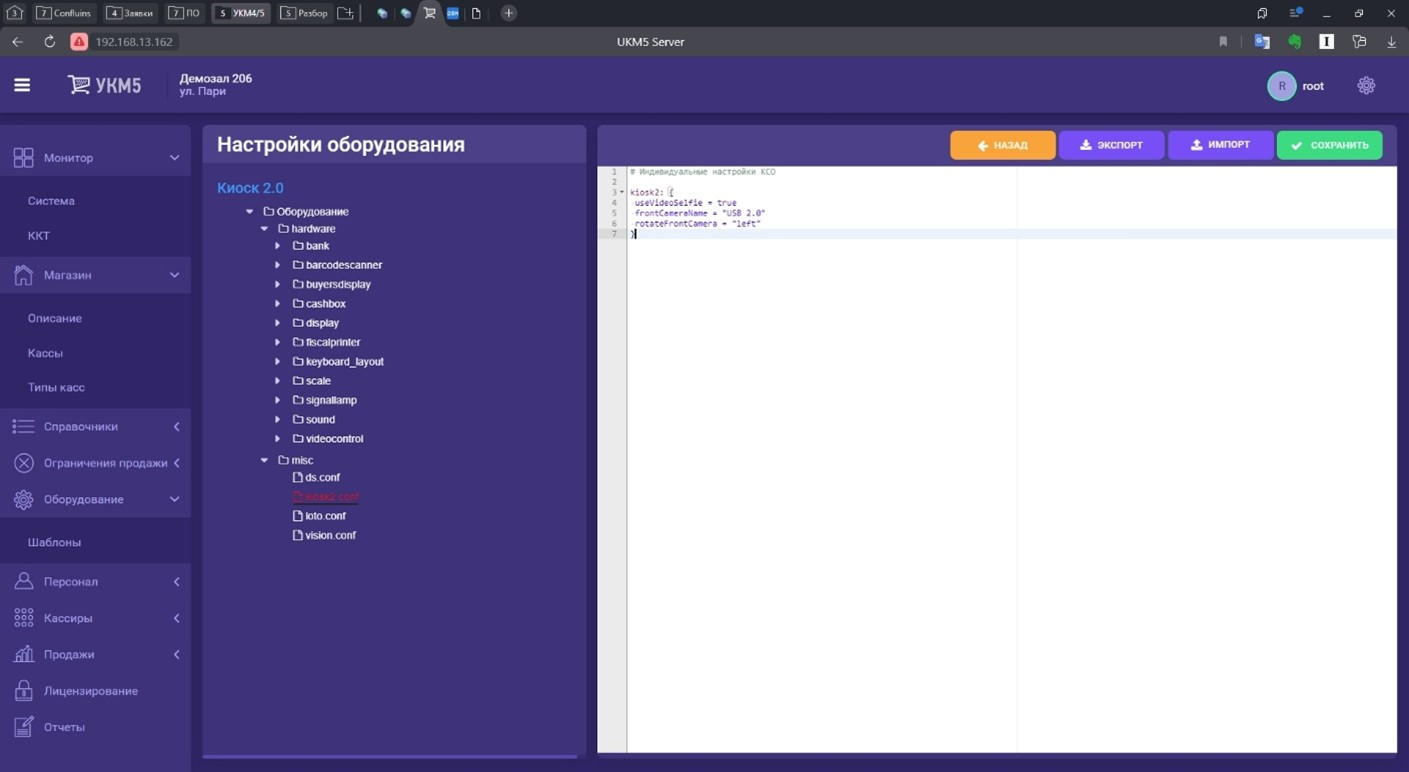

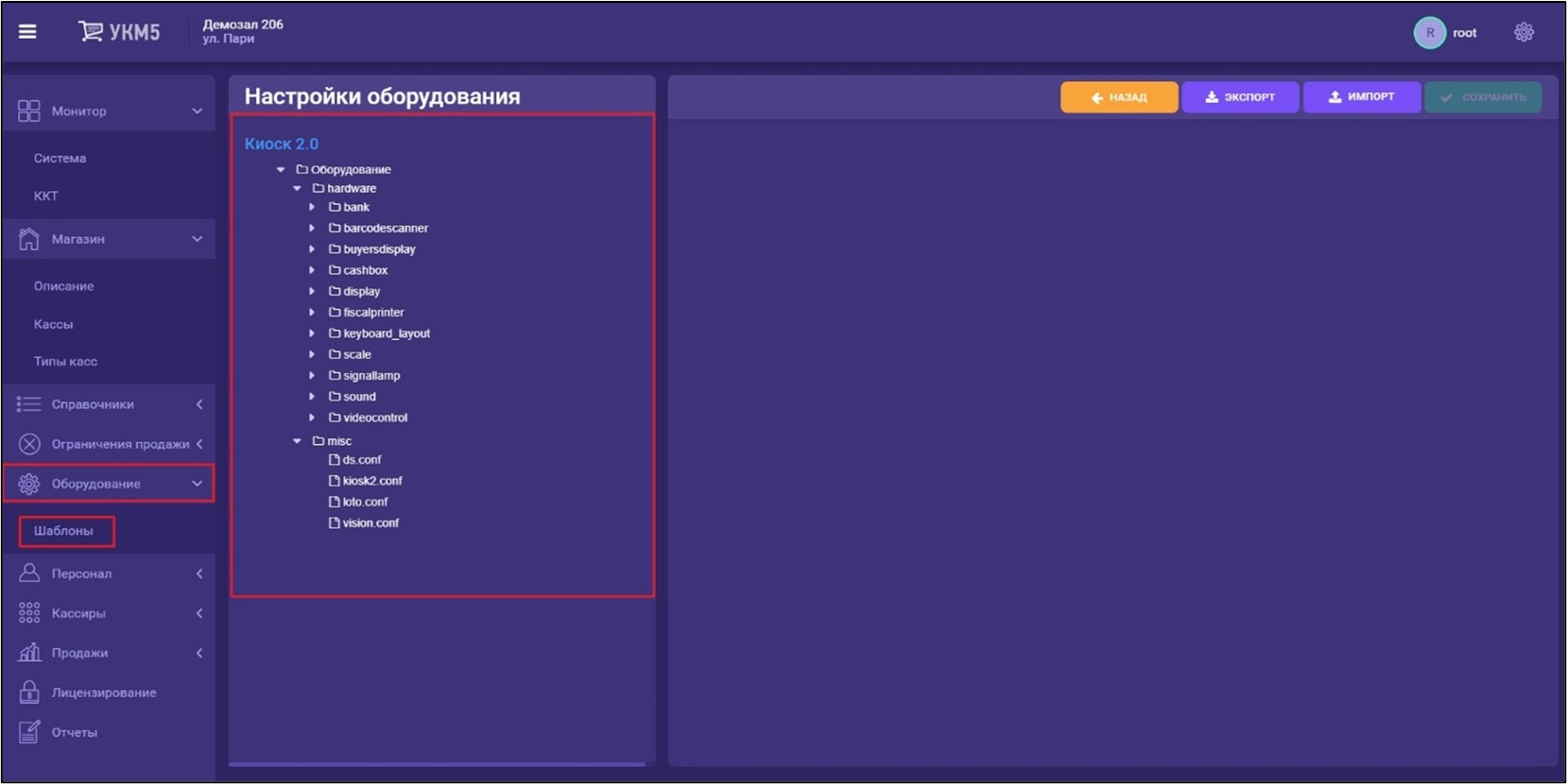

В разделе Оборудование необходимо перейти во вкладку Шаблоны и создать новый шаблон оборудования (если он ещё не создан), к примеру, Киоск 2.0:
Image Removed
Используем нижеуказанные параметры:
Image Removed
Нажимаем Сохранить.
Примечание. При возникновении проблем с распределением камер (камеры выполняют не свои функции), ознакомится с пунктом 6.2.

5.4. Настройка работы звука на Киоске 2.0

При использовании шаблона оборудования кассы, созданной на сервере версии 1.46 или выше, данные действия выполнять не требуется.

В разделе Оборудование необходимо перейти во вкладку Шаблоны и создать новый шаблон оборудования (если он ещё не создан), к примеру, Киоск 2.0:
Image Removed

В данном шаблоне необходимо в папке sound настроить конфигурационный файл input.conf, указав следующие параметры:

Блок кода

language	py
theme	RDark

# Файл конфигурации принимающего звук устройства

defaultSoundCard = alsa_card.pci-0000_00_1b.0 # Основная звуковая карта. Параметр не изменять!
defaultProfile = analog-stereo # Основной профиль ввода, поддерживаемые варианты analog-stereo, hdmi-stereo
defaultDevice = analog-input-mic # Основное устройство ввода, поддерживаемые варианты analog-input-mic, analog-input-internal-mic, hdmi-output-0, hdmi-output-1
defaultDeviceVolume = 100 # Громкость звука основного устройства ввода, от 0 до 150 (в процентах)

Image Removed

Нажимаем Сохранить.

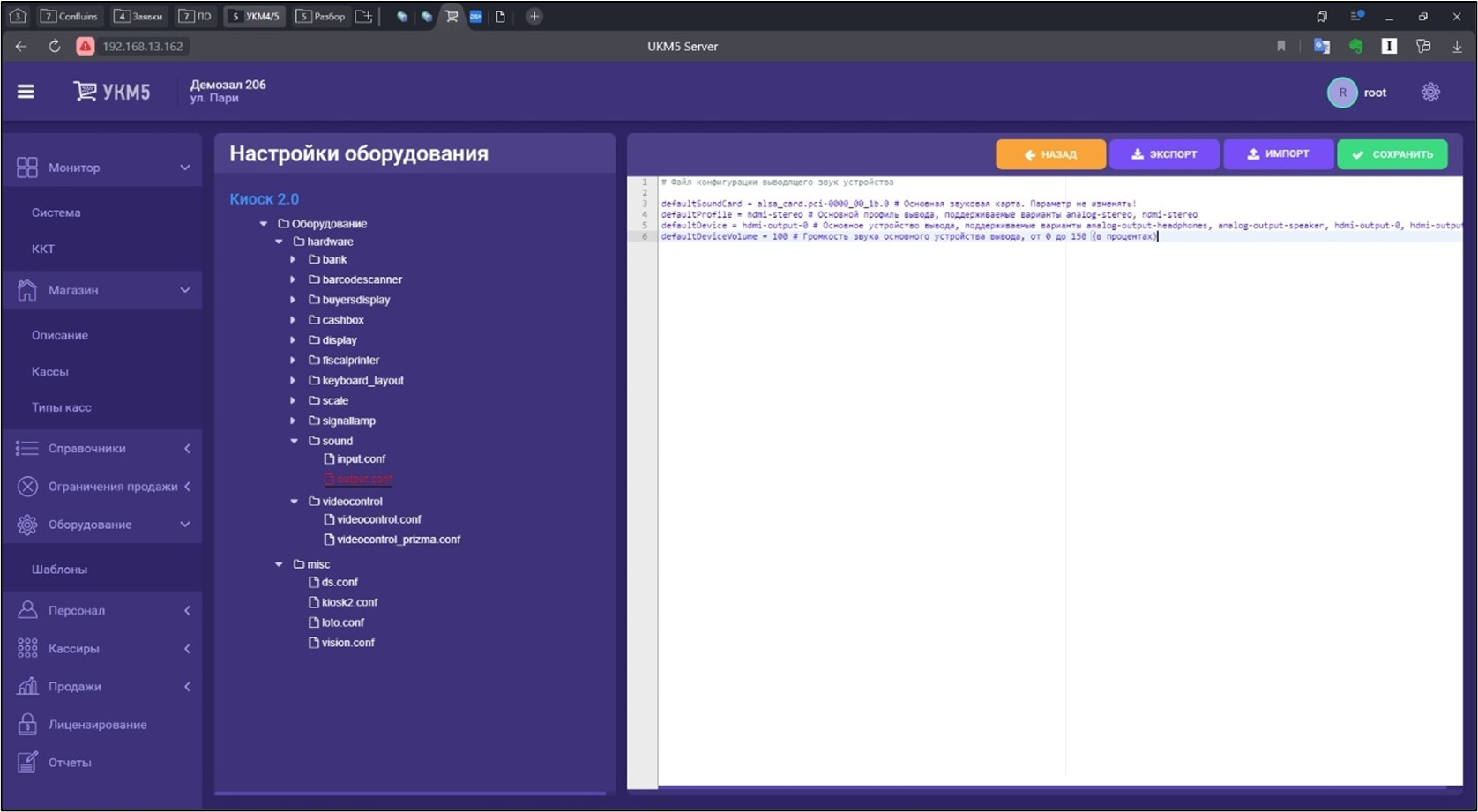

Дополнительно, необходимо в файле sound настроить конфигурационный файл output.conf, указав следующие параметры:

Блок кодаlanguagepythemeRDark

# Файл конфигурации выводящего звук устройства

defaultSoundCard = alsa_card.pci-0000_00_1b.0 # Основная звуковая карта. Параметр не изменять!
defaultProfile = analog-stereo # Основной профиль вывода, поддерживаемые варианты analog-stereo, hdmi-stereo
defaultDevice = analog-output-headphones # Основное устройство вывода, поддерживаемые варианты analog-output-headphones, analog-output-speaker, hdmi-output-0, hdmi-output-1
defaultDeviceVolume = 100 # Громкость звука основного устройства вывода, от 0 до 150 (в процентах)

Image Removed

Нажимаем Сохранить.
Примечание. При возникновении проблем с выводом звука (звука на киоске нет), ознакомиться с пунктом 6.1.

5.5. Проверка

...

6. Дополнительные настройки

6.1. Проверка звука (проверять после подключения всех камер)

Чтобы запустить утилиту для управления устройствами ввода/вывода звука, необходимо выполнить следующие команды в терминале:

...

1
2

...

export DISPLAY=:0
pavucontrol

...

настройки

...

2. Вывод используемых в системе звуковых карт:

...

pacmd list-cards

3. Проигрывание звука на кассе через консоль:

Блок кода

language	py
theme	RDark

Analog (например DP-Kiosk) aplay -D plughw:0,0 /usr/share/sounds/alsa/Front_Center.wav
HDMI (например Гермес) aplay -D plughw:0,3 /usr/share/sounds/alsa/Front_Center.wav

6

...

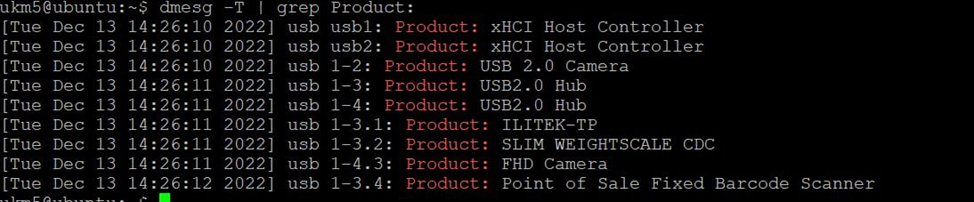

Просмотр подключенных к кассе USB-устройств:

Блок кода

language	bash
theme	RDark

dmesg -T | grep Product:

Image Removed

...

.

...

1

...

.

...

Далее нужно привязать камеры к определенным USB-портам, запустив следующие скрипты:

Блок кода

language	py
theme	RDark

~/mint/bin/manual_ascending_attaching_cameras.sh

Перезагрузить кассу.

...

Если камеры не по тем портам, то запускаем скрипт смены камер и повторяем проверки:

Блок кода

language	py
theme	RDark

~/mint/bin/manual_descending_attaching_cameras.sh

Перезагрузить кассу и проверить еще раз.

...

Проверить, выполнена ли привязка, можно следующей командой:

Блок кода

language	py
theme	RDark

cat /etc/udev/rules.d/60-gst-usb-camera-v4l.rules

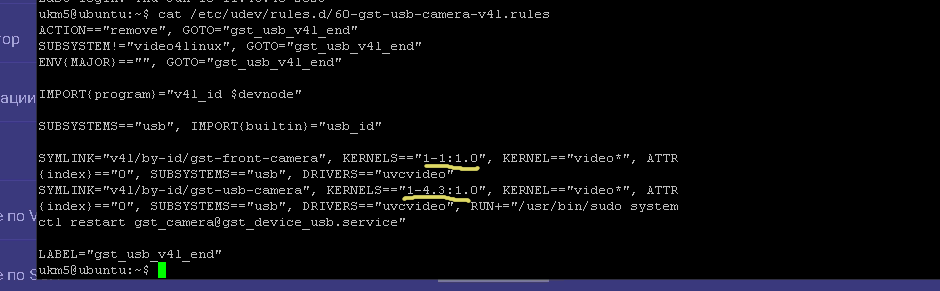

Пример правильного вывода:
Image Removed
Здесь мы можем увидеть, что камера, подключенная в порт 1-1, работает как фронтальная камера, камера подключенная в порт 1-4.3, работает как камера СуперМаг Vision.
В случае, если привязка камер не выполнена, в поле KERNELS будет пусто. Нужно будет выполнить привязку еще раз.
Внимание! В случае, если было выполнено подключение камер в другие порты, нужно еще раз выполнить привязку камер.

...

Настройка СуперМаг Vision на системном блоке.

Создаём конфигурационный файл камеры:

Блок кода

language	py
theme	RDark

sudo cat >> /var/opt/camera_agent/config.yaml << 'EOF'
%YAML 1.2
---
schema_version: 2
web_api:
  recognition: https://vision.servplus.ru/v2.3/recognize/partner/
  upload: https://vision.servplus.ru/v2.3/upload/
devices:
  gst_device_usb:
    connection: v4l2src device=/dev/v4l/by-id/gst-usb-camera
    socket: /tmp/gst_dev_usb
    cap: image/jpeg,width=1920,height=1080,framerate=30/1
default_camera: <<cameraID>>
sources:
  <<cameraID>>:
    camera:
      classname: GStreamerSRBCamera
      stream: shmsrc socket-path={devices.gst_device_usb.socket} num-buffers=1 ! {devices.gst_device_usb.cap} ! appsink
      device: gst_device_usb
    transform:
      - Crop:
          box: [670, 280, 1270, 800]
EOF

Меняем отмеченные жёлтым выше параметры на те, что были в RPi.
Пример. В режиме редактирования файла F4 – в mc, проверяем, что в конце строк нет символов переноса; если есть, то удаляем.
Ниже пример правильного конфига:

А вот так быть не должно:
Настраиваем DNS:
Блок кода
language py
theme RDark
sudo mcedit /etc/netplan/01-netcfg.yaml
Прописываем адреса dns-серверов, как в примере ниже:

Настраиваем службы:

Блок кода

language	py
theme	RDark

sudo sed -i -e 's/ukmclient/ukm5/g' /etc/systemd/system/camera_agent.service

sudo sed -i -e 's/ukmclient/ukm5/g' /etc/systemd/system/gst_camera@.service

sudo sed -i -e 's/ukmclient/ukm5/g' /etc/systemd/system/uni_worker@.service

cd /opt/camera_agent; sudo venv/bin/python3 -u devices.py

sudo systemctl enable --now uni_worker@camera_agent

sudo systemctl enable camera_agent.service

Каждую команду нужно выполнить отдельно, не все сразу.

Запускаем службы:
Блок кода
language py
theme RDark
sudo systemctl restart gst_camera@gst_device_usb.service sudo systemctl restart camera_agent.service sudo systemctl restart uni_worker@camera_agent.service
Каждую команду нужно выполнить отдельно, не все сразу.
По пути http://IP_KASSA:6060/image должна быть доступна картинка с камеры:
Если картинка с камеры не видна или на экране черный квадрат, то перезагружаем весь системный блок кассового аппарата по питанию.
Если при открытии http://IP_KASSA:6060/sku/image видим ошибку 500, то вероятнее всего ошиблись в конфигурационном файле /var/opt/camera_agent/config.yaml.

Если всё было сделано верно, по инструкции, но вместо картинки с камеры в браузере видно белый пиксель по центру экрана, то перезапускаем udev-правила и службы ещё раз:

Блок кода

language	py
theme	RDark

sudo udevadm control --reload-rules && udevadm trigger
sudo systemctl restart gst_camera@gst_device_usb.service
sudo systemctl restart camera_agent.service
sudo systemctl restart uni_worker@camera_agent.service

Если и это не помогло, то перезапускаем ОС:
Блок кода
language py
theme RDark
sudo reboot
Проверяем работу СуперМаг Vision.
