5.1. Настройка "Тип кассы"

На кассовом сервере по адресу: Магазин – Типы касс нужно выбрать тип кассы и нажать кнопку Настройки:
Image Added
В меню Настройки типов касс необходимо настроить

СуперМаг Vision

конфигурационный файл goods_recognition.conf (applications\sale\goods_recognition.conf), как представлено на картинке ниже:

Image Modified

Блок кода

language	py
theme	RDark
title	Настройка сервиса распознавания

{"app_sale.goods_recognition" : {
  params : {
    runOrder = 20
    include file("conf/misc/vision.conf")   # Настройки, которые касаются кассы, а не типа касс; туда можно вынести любую строку, если нужно
    baseUrl = "http://127.0.0.1:6060"
    partnerId = 345 // Необходимо узнать

...

ID у менеджера
    #camSerialNumber = "serialNumber567"    # Вынесен в conf/misc/vision.conf для возможности настройки для каждой кассы индивидуально
    pictureUrl = "http://vision.servplus.ru/catalog/picture"
    isReweighingDialog = false //

...

Для весов типа NCR (невозможно повторное взвешивание, без снятия товара с весов)
    sendAllItemsOnAddition = false
    // connectTimeout = 10 seconds //

...

Таймаут ожидания

...

соединения при запросе
    // requestTimeout = 30 seconds //

...

Таймаут ожидания ответа при запросе
     blackoutTimeout = 5 seconds //

...

При неудачном соединении, отправка

...

всех запросов будет заблокирована на время blackoutDelay
    // apiVersion = "1.4" //

...

Версия

...

API, по умолчанию 1.4.

...

Возможно задать 1.3, все остальные версии будут трактоваться как 1.4
  }
}}

2. В типе касс в sale.conf раскоментируем строчку "goods_recognition.conf", нажимаем Сохранить.

Image Removed

5.2. Настройка «Кассы»

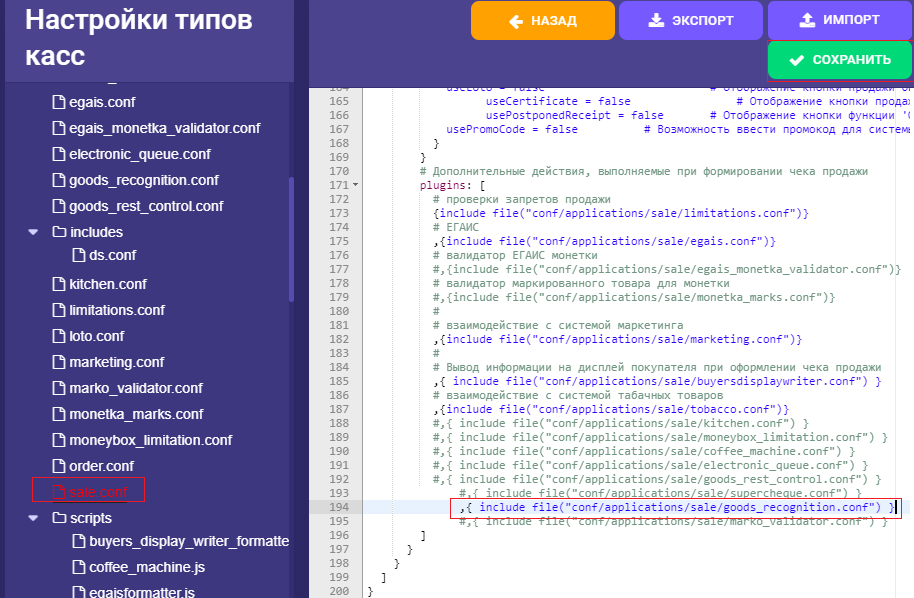

В созданной кассе, в разделе Оборудование, в разделе vision.conf В конфигурационном файле sale.conf (applications\sale\sale.conf) нужно раскомментировать следующую строку:

{ include file("conf/applications/sale/goods_recognition.conf") },

после чего нажать кнопку Сохранить:
Image Added

5.2. Настройка «Кассы»

На кассовом сервере по адресу: Магазин – Кассы нужно выбрать созданную кассу и нажать кнопку Оборудование:
Image Added
В конфигурационном файле vision.conf (misc\vision.conf) необходимо прописать серийный номер камеры (уточнить у менеджера) СуперМаг Vision, непосредственно физически находящейся на данной кассе:

Image Removed

Image Modified

...

Все настройки необходимо сохранить.

6. Дополнительные настройки

6.1. Настройка СуперМаг Vision на системном блоке

...

Создаём конфигурационный файл камеры:

Блок кода

language	py
theme	RDark

sudo cat >> /var/opt/camera_agent/config.yaml << 'EOF'
%YAML 1.2
---
schema_version: 2
web_api:
  recognition: https://vision.servplus.ru/v2.3/recognize/partner/
  upload: https://vision.servplus.ru/v2.3/upload/
devices:
  gst_device_usb:
    connection: v4l2src device=/dev/v4l/by-id/gst-usb-camera
    socket: /tmp/gst_dev_usb
    cap: image/jpeg,width=1920,height=1080,framerate=30/1
default_camera: <<cameraID>>
sources:
  <<cameraID>>:
    camera:
      classname: GStreamerSRBCamera
      stream: shmsrc socket-path={devices.gst_device_usb.socket} num-buffers=1 ! {devices.gst_device_usb.cap} ! appsink
      device: gst_device_usb
    transform:
      - Crop:
          box: [670, 280, 1270, 800]
EOF

Вписываем лицензию вместо <<cameraID>> в default в default_camera: и sources и sources (лицензия обязательно должна быть та же, которая прописана на сервере в файле vision.conf):.
Пример. В режиме редактирования файла F4 – в mc, проверяем, что в конце строк нет символов переноса; если есть, то удаляем их.
Ниже пример правильного конфига:

А вот так быть не должно:
При необходимости настраиваем статический ip IP-адрес и DNS:
Блок кода
language py
theme RDark
sudo mcedit /etc/netplan/01-netcfg.yaml
Прописываем адреса, пример ниже:

Настраиваем службы:

Блок кода

language	py
theme	RDark

sudo sed -i -e 's/ukmclient/ukm5/g' /etc/systemd/system/camera_agent.service

sudo sed -i -e 's/ukmclient/ukm5/g' /etc/systemd/system/gst_camera@.service

sudo sed -i -e 's/ukmclient/ukm5/g' /etc/systemd/system/uni_worker@.service

cd /opt/camera_agent; sudo venv/bin/python3 -u devices.py

sudo systemctl enable --now uni_worker@camera_agent

sudo systemctl enable camera_agent.service

Каждую команду нужно выполнить отдельно, не все сразу.

Запускаем службы:
Блок кода
language py
theme RDark
sudo systemctl restart gst_camera@gst_device_usb.service sudo systemctl restart camera_agent.service sudo systemctl restart uni_worker@camera_agent.service
Каждую команду нужно выполнить отдельно, не все сразу.
По пути http://IP_KASSA:6060/image должна быть доступна картинка с камеры:

Раскрыть

title	Настройка обрезки изображение (настройка кропа)

Открываем картинку с камеры в браузере:

1	`http://cash_ip:6060/image`

Изображение с камеры

Image Modified

Настраиваем обрезку картинки с

камеры

камеры: /var/opt/camera_agent/config.yaml.
Сохраняем картинку с браузера и открываем её в Paint.
Рисуем рамку, как показано на картинке ниже, из точки 2 в точку 1

.

:

Как правильно выбрать координаты для обрезки картинки

Image Modified

Далее, наводим указатель мыши (в Paint это будет прицел) в точку 1 и точку 2, смотрим в левый нижний угол окна Paint с координатами точек:

Координаты точек
Image Modified	Image Modified

Округляем координаты до

10-ков

десятков и вписываем их в раздел обрезки в файле конфигурации

и

, а затем сохраняем его

.

:

1
2
3

transform:
- Crop:
box: [710, 280, 1200, 670]

Первые 2

числа -

числа – это координаты верхнего левого угла, вторые два числа

-

– это координаты нижнего правого угла.

Если необходимо изменить поворот камеры, дописываем в этот же конфиг параметр Rotate и при необходимости меняем значение angle:

1 2	`- Rotate:` `angle: 90`

Далее перезапускаем camera agent на кассе

.

:

1	`sudo` `systemctl restart camera_agent.service`

Получаем обрезанную картинку в браузере (обновляем страницу)

.

:

1	`http://cash_ip:6060/image`

Обрезанное изображение с камеры

Image Modified

Для камеры DP2710 HD настраиваем фокусное расстояние, сняв фиксацию винта у линзы, вращая линзу по и против часовой стрелки до получения чёткой картинки товара на площадке весов (яблоко, банан и

тп -

т.п. – товар сантиметров

в

5 в высоту).
Стараемся выловить "центр" того диапазона прокрутки линзы, в котором товар в фокусе, это поможет попасть в фокус товару другого размера.
После аккуратно фиксируем винтом линзу! Резкая фиксация приведёт к смещению линзы и пропаданию фокуса камеры с площадки весов.

Камера

Image Modified

Если картинка с камеры не видна или на экране черный квадрат, то перезагружаем весь системный блок кассового аппарата по питанию.
Если при открытии http://IP_KASSA:6060/sku/image видим ошибку 500, то вероятнее всего ошиблись в конфигурационном файле /var/opt/camera_agent/config.yaml.

Если всё было сделано верно, по инструкции, но вместо картинки с камеры в браузере видно белый пиксель по центру экрана, то перезапускаем udev-правила и службы ещё раз:

Блок кода

language	py
theme	RDark

sudo udevadm control --reload-rules && udevadm trigger
sudo systemctl restart gst_camera@gst_device_usb.service
sudo systemctl restart camera_agent.service
sudo systemctl restart uni_worker@camera_agent.service

Если и это не помогло, то перезапускаем ОС:
Блок кода
language py
theme RDark
sudo reboot
Проверяем работу СуперМаг Vision.

7. Настройка

...

СуперМагDS (воспроизведение контента)

Переходим в конфиг оборудования киоска

Далее открываем конфиг /misc/ds.conf

указываем для "standBy" partnerId и PlayerID, id запрашивать у клиента/маркетолога клиента, нажимаем Сохранить.

Переходим в настройки тип касс киоска 1.0 или 2.0 не важно, методология одна.

- в sale.conf проверяем, что строчка с ds раскомментирована:

...
