Интерфейс подключения – USB-COM.

Настройка УКМ 5 для работы со сканером

Udev-правило

# Phoenix X-01-2D-USB - Netchip Technology, Inc. Linux-USB Serial Gadget
SUBSYSTEMS=="usb", ATTRS{idVendor}=="0525", ATTRS{idProduct}=="a4a7", KERNEL=="ttyACM[0-9]*", SYMLINK+="usb_scanner"

Конфигурация сканера

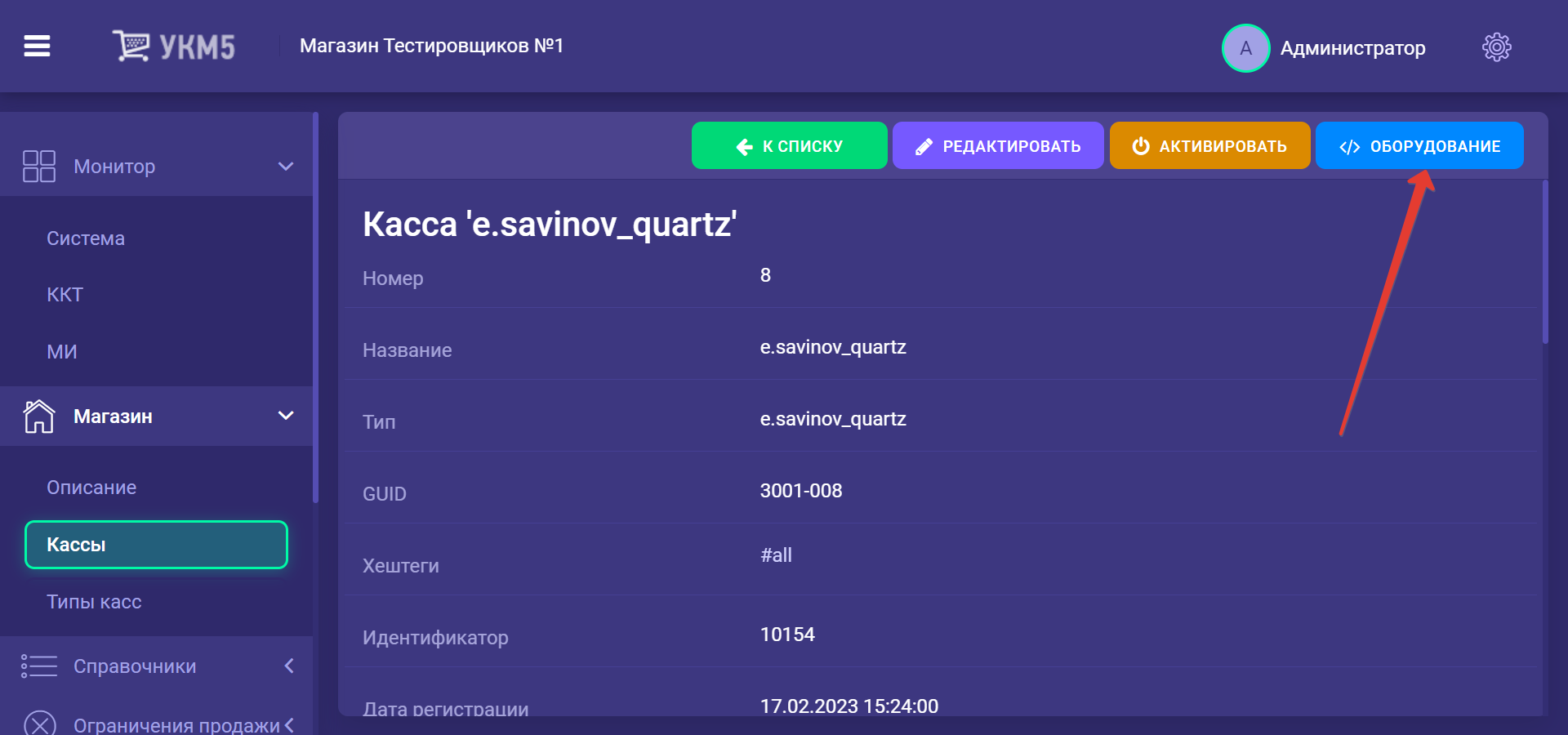

1. На кассовом сервере по адресу: Магазин – Кассы нужно выбрать необходимую кассу и нажать кнопку Оборудование:

2. В появившемся иерархическом древе нужно найти раздел barcodescanner:

3. Нужно убедиться, что среди файлов в данном разделе присутствует файл barcodescanner_hw_usb.conf со следующим содержимым:

# Подключение сканера к кассе
# Подключение через usb с эмуляцией com-port'а и подключение через com-port'
{
  "barcodescanner.genericscanner": {
    params: {
      scannerType {
        type = BarcodeScanner
      }

      transport {
	    # Подключение в com-port
       type = serial
      name = /dev/usb_scanner
      valuePattern = "\\u0002(.*)"  # Описание формата данных, получаемых от сканера
      delimiter = "\\u0003"         # Чем заканчивается полученный код (разделитель между последовательно считанными кодами)
      # Последовательность команд при ошибке отсутствия товара
      # errorBeepArray = "(33 34 0D), 30, (01), 30, (30 31 0D), 30, (01), 30, (30 31 0D), 30, (01), 30, (30 31 0D), 30" # Datalogic Q*24**, Magellan 3450 VSi
      # errorBeepArray = "(16 07 0D), 30, (16 07 0D), 30, (16 07 0D), 30, (16 07 0D), 30, (16 07 0D), 30" # Honeywell Voyager 14**, Genesis 758*
    }
  }
}

Если файл существует, но его содержимое иное – то его следует пересохранить с новым содержимым. Если отсутствует – то его нужно создать.

4. В файле barcodescanner.conf (hardware\barcodescanner\barcodescanner.conf) надо добавить и раскомментировать (или просто раскомментировать, если она уже там присутствует) следующую строку, после чего сохранить файл:

    # { include file("conf/hardware/barcodescanner/barcodescanner_hw_usb.conf") } # Конфиг.файл с настройками сканера, подключаемого по usb через udev

Дополнительную информацию о настройках для сканеров на кассовом сервере УКМ 5 можно найти здесь.

Особенности

• Данный сканер не работает с УКМ 5 в режиме разрыва клавиатуры (передаёт префиксы, суффиксы и GS как для 1С, но не как для браузера и перенастроить его нельзя).
• Сканеру можно выключить луч подсветки, но нельзя включить.
• Сканер переводится в режим непрерывного сканирования, но выводится полностью нажатием на "курок".
• Настройка сброса префиксов и суффиксов добавляет 10 нулей в начало и 10 нулей в конец штрих-кода, что ломает работу с кассой.
• Скорость сканера в режиме USB-COM неизвестна. Если будут проблемы с пропаданием символов, в настройках кассы нужно выставить скорость = 115200.

Для генерации настроичных штрих-кодов, рекомендуем использовать сайт https://barcode.tec-it.com/ru/Code128?data=%5C%3CFNC3%3E с штрих-кодом code-128 и командной последовательностью \<FNC3>, после чего необходимо вбить буквы и цифры команд.

Для генерации папки настроечного QR, рекомендуем использовать сайт https://barcode.tec-it.com/ru/QRCode?data=%5E3%5E3999991 с QR и префиксом ^3^3999991, после чего необходимо вбить цифры и буквы команд. После каждой команды нужно добавлять двоеточие.
