СуперМаг Vision Товары

Описание функционала

Касса УКМ 4 позволяет добавлять в чек весовой товар, не вводя его код, что осуществляется путем взаимодействия кассы с внешней системой автоматического видео-распознавания товара СуперМаг Vision. Кассир кладет товар на весы и нажимает кнопку Распознавание товара или назначенную на вызов этой функции клавишу на клавиатурной кассе:

Кассиру выводится список для выбора товара из нескольких вариантов. Варианты в данном списке отсортированы по степени вероятности результата распознавания.

Для исключения возможности продажи покупателю товара, который по той или иной причине отсутствует в магазине, а также в целях снижения общего процента пересорта в торговой точке, в топ-5 результатов распознавания не попадают те товары, которые:

• отсутствуют в базе данных кассы;
• не имеют назначенной на них цены;
• являются маркированными или акцизными (такие товары регистрируются в чеке путем считывания КиЗ, их невозможно добавить касанием, не считав марку).

Если нужный товар есть в списке, кассир выбирает его, и он добавляется в чек:

Если в списке вариантов, предложенных кассой, отсутствует нужный товар, то разные типы касс предложат различные сценарии:

Далее чек оформляется штатным образом.

Систему СуперМаг Vision также можно обучать распознаванию новых товаров. Для этого необходимо положить новый товар на весы так, чтобы он попал в объектив камеры. Затем нужно вручную добавить в открытый чек данный товар по его коду, не вводя при этом вручную его вес. Потом следует нажать кнопку/клавишу распознавания, после чего окно с вариантами товаров не появится, но вместо этого в чеке отразится вес данного товара, полученный с весов, а касса отправит в систему СуперМаг Vision данные о товаре, наличие которых в памяти СуперМаг Vision обеспечит впоследствии корректное распознавание этого товара.

Распознавание штучных товаров на киоске

Для киосков УКМ 4 поддержана возможность автоматического видео-распознавания не только весовых, но и штучных товаров – без распознавания количества товара. Этот функционал позволяет заметно сократить общее время самообслуживания покупателей: от них требуется только положить штучный товар на весы (в любом количестве) и нажать кнопку Распознавание товара, после чего – выбрать подходящий вариант из списка предложенных системой. Обращаем внимание на то, что выбранный товар попадает в чек в единичном количестве; увеличить количество, при необходимости, покупателю необходимо вручную.

За включение данного функционала отвечает отдельный параметр на кассовом сервере в разделе: Параметры магазина и настройка операций – Интеграция – СуперМаг Vision Товары (вкладка слева), настраиваемый отдельно для каждого магазина:

Ограничения:

1. Функционал распознавания штучного товара будет корректно работать только после того, как для каждого такого товара будет собран датасет. Для сбора датасета, необходимо будет класть под камеру все товары, выбранные из справочника немаркированных товаров (пик-листа) со штучными товарами (например, из пик-листа "Выпечка" с товарами "Слойка с мясом", "Ватрушка", "Слойка с вишней" и т.д.), который должен быть предварительно создан в справочнике немаркированных товаров на кассовом сервере УКМ 4.

2. Данный функционал доступен только на киосках УКМ 4, оборудованных весами. Он не работает на линейных кассах.

Настройка интеграции

ВНИМАНИЕ! Перед настройкой, убедитесь в том, что электронные весы, видео-распознавание товара на которых нужно активировать, настроены корректно.

Запуск camera-agent на кассе

Внимание! Сервис для работы с СуперМаг Vision поставляется только для ОС Ubuntu (устарело) и ОС Debian в выключенном состоянии.

cp /opt/camera_agent/configuration/example.yaml /var/opt/camera_agent/config.yaml

cd /opt/camera_agent; sudo venv/bin/python3 -u devices.py

sudo systemctl enable --now uni_worker@camera_agent

sudo systemctl enable --now camera_agent.service

cp /opt/camera_agent/configuration/example.yaml /var/opt/camera_agent/config.yaml

cd /opt/camera_agent; sudo python3 -u devices.py

sudo systemctl enable --now uni_worker@camera_agent

sudo systemctl enable --now camera_agent.service

Если всё прошло успешно, то можно получить кадр с камеры через браузер, открыв URL (где cash_ip – IP-адрес кассы):

http://cash_ip:6060/image

Настройка обрезки кадра

• Открываем картинку с камеры в браузере:

http://cash_ip:6060/image

• Настраиваем обрезку картинки с камеры: /var/opt/camera_agent/config.yaml.
  Сохраняем картинку с браузера и открываем её в Paint.
  Рисуем рамку, как на картинке ниже, из точки 2 в точку 1:

• Наводим указатель мыши (в Paint это будет прицел) в точку 1 и точку 2, смотрим в левый нижний угол окна Paint с координатами точек:

Координаты точек

transform:
  - Crop:
      box: [710, 280, 1200, 670]

Первые два числа – это координаты верхнего левого угла, вторые два числа – координаты нижнего правого угла.

- Rotate:
            angle: 90

• Далее, перезапускаем camera_agent:

sudo systemctl restart camera_agent.service

Получаем обрезанную картинку в браузере (обновляем страницу нажатием F5):

http://cash_ip:6060/image

• Для камеры DP2710 HD настраиваем фокусное расстояние, сняв фиксацию винта у линзы, вращая линзу по и против часовой стрелки до получения чёткой картинки товара на площадке весов (яблоко, банан и т.п.  – товар около 5 сантиметров в высоту).
  Стараемся выловить "центр" того диапазона прокрутки линзы, в котором товар в фокусе, это поможет попасть в фокус товару другого размера.
  После аккуратно фиксируем винтом линзу! Резкая фиксация приведёт к смещению линзы и пропаданию фокуса камеры с площадки весов.

• Для камеры WC-DP-DSUC200 настраиваем фокусное расстояние, вращая линзу по и против часовой стрелки до получения чёткой картинки товара на площадке весов (яблоко, банан и т.п.  – товар около 5 сантиметров в высоту).
  Стараемся выловить "центр" того диапазона прокрутки линзы, в котором товар в фокусе, это поможет попасть в фокус товару другого размера.

Запуск check-services на кассе

sudo systemctl enable --now check_services.service
sudo systemctl enable --now check_services_handler.timer
sudo systemctl enable --now upload_status.timer
sudo systemctl enable --now uni_worker@check_services

Настройки для УКМ 4

Режим интеграции с системой видео-распознавания весового товара настраивается на кассовом сервере в разделе: Параметры магазина и настройка операций – Интеграция – СуперМаг Vision Товары (вкладка слева) отдельно для каждого магазина. По умолчанию, работа с CheckWayVision выключена. Для активации функционала видео-взвешивания необходимо включить интеграцию, нажав кнопку Вкл:

Далее, нужно указать предоставляемые провайдером сервиса СуперМаг Vision значения следующих параметров:

1. Идентификационный номер партнёра:


2. Заполнить настройки для каждой кассы, на которой будет использоваться распознавание (кнопка Настройка касс):

   1. Выбрать в таблице нужную кассу:

      1. Снять галочку Удалить камеру с кассы:

      2. Вписать Серийный номер камеры (в анкете он называется Номер ключа):

      3. Указать в строке Адрес сервиса управления камерами следующее значение: http://localhost:6060 (это константа, одинаковая для всех касс!):


Примечания

• Адрес сервиса управления камерами в общих настройках можно не заполнять.
• Настройки необходимо выполнить для каждого магазина, где будет использоваться распознавание.

Полезные команды

systemctl status gst_camera@gst_device_usb.service
systemctl status uni_worker@camera_agent.service
systemctl status camera_agent.service
systemctl status check_services.service

sudo systemctl restart gst_camera@gst_device_usb.service
sudo systemctl restart uni_worker@camera_agent.service
sudo systemctl restart camera_agent.service
sudo systemctl restart check_services.service

journalctl -f -u camera_agent.service
journalctl -f -u check_services.service

dpkg-query -W -f='${Version}' camera-agent
dpkg-query -W -f='${Version}' check-services

/var/opt/camera_agent/ --Боевой конфиг.
/opt/camera_agent/ --Дефолтный конфиг.
/opt/check_services/ --Чек сервисы.

СуперМаг Vision: анти-фрод

На странице Параметры магазина и настройка операций – Интеграция – СуперМаг Vision Товары (вкладка слева) также можно выполнить настройки режима, предотвращающего добавление в чек товара, не соответствующего фактически взвешиваемому:

Примечание. На текущий момент, функционал антифрода действителен для работы только с весовыми товарами и только на киоске УКМ 4.

Чтобы включить режим антифрода, необходимо активировать параметр Контролировать точность выбора товара, поставив в чек-боксе напротив него галочку. Затем в поле Точность выбора товара нужно указать число (в пределах количества выдаваемых системой топ-результатов распознавания (как правило, 5)). Если, при взвешивании, покупатель выберет из топ-5 результатов распознавания товар, вошедший в первую тройку наиболее вероятных (так как в поле Точность выбора товара указано значение 3), то такой товар добавится в чек сразу после его выбора. Если покупатель выберет четвертый или пятый по вероятности результат распознавания, система автоматически инициирует вызов ассистента и продолжение работы с ней будет невозможно до момента разрешения коллизии ассистентом. Соответственно, если в поле Точность выбора товара указать значение 2, то в чек без дополнительных запросов добавятся только первый или второй результат распознавания, если один из их выберет покупатель. Во всех остальных случаях, включая ситуацию, когда покупатель запустит видео-распознавание, но введет код товара вручную, либо вообще заранее выберет товар вручную в пик-листах, а лишь затем положит что-либо на весы, не пользуясь видео-распознаванием, система автоматически заблокирует дальнейшую работу и вызовет ассистента. Таким образом, даже если покупатель вовсе не воспользуется функцией видео-распознавания (то есть заранее выберет товар из пик-листов), фото товара, который после этого окажется на весах, все равно будет сделано системой и сравнено с выбором, который сделал покупатель. В случае несоответствия параметру Точность выбора товара будет вызван ассистент.

Все выполненные настройки необходимо сохранить.

Настройка клавиши видео-распознавания (для кассы УКМ-клиент)

Настройка клавиши Распознавание товара осуществляется на кассовом сервере УКМ 4 по адресу: Настройка сервера и оборудования – Оборудование ККМ – Раскладки клавиатуры (вкладка слева):

Кликнув на название используемой раскладки, можно перейти к окну с ее настройками, где необходимо выбрать клавишу, которая будет вызывать функцию видео-распознавания товара на весах, и в строке Функциональный под раскладкой нажать кнопку Поиск:

В появившемся окне введите (целиком или частично) название функции Распознавание весового товара и выберите верное соответствие из выпадающего списка:

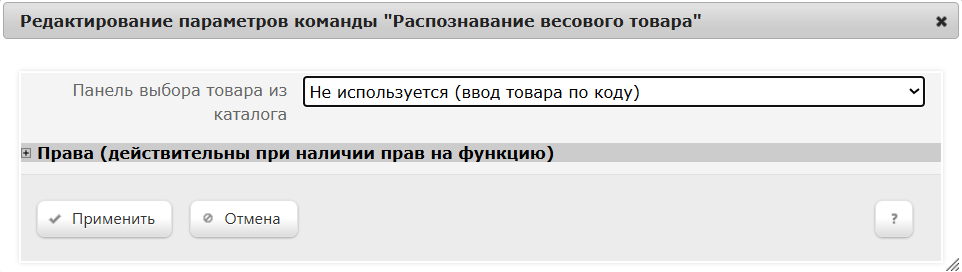

В открывшемся окне можно выбрать опцию, которая будет отображена на панели, открывающейся при нажатии кнопки распознавания:

Не используется (ввод товара по коду) – при выборе данной опции, на панели появится кнопка Добавить товар по коду.

При желании отображать на панели каталог (определенный пик-лист), следует выбрать его из числа доступных в выпадающем списке (или же предварительно настроить свой пик-лист в дизайнере Lillo и выбрать его в выпадающем списке). После выбора пик-листа, отображаемая на панели кнопка будет автоматически переименована на Выбрать из каталога. При нажатии на нее будет происходить переход в указанный пик-лист.

В этом же окне можно также настроить права на пользование добавляемым функционалом, после чего необходимо кликнуть Применить:

В окне с раскладкой нажмите кнопку Сохранить:

В окне подтверждения выполненных настроек нажмите Да:

Клавиша вызова функции настроена.

На touch-кассе Lillo вызов функции видео-распознавания весового товара осуществляется из интерфейса самой кассы:
