1. Подготовка образа

1.1. Подготовить USB-накопитель – загрузить образ кассы УКМ 5

Необходимо обратиться к команде техподдержки киоска за ссылкой на актуальный x64 образ кассы УКМ 5.

При использовании селфи-камеры, сервиса СуперМаг DS и СуперМаг Vision, необходимо не менее 4Гб памяти на кассе и 64-битный образ!

В данном документе представлена инструкция к версии кассы ukm5-pos-x64-1.46.19.iso и соответственно, сервер также должен быть обновлён до версии 1.46.7.

  • Вставляем в свой компьютер USB-накопитель объёмом от 4GB.
  • Необходимо скачать rufus по ссылке ниже:

Rufus: https://disk.yandex.ru/d/ciEYjdOw_0NpWA.

  • Если у вас есть версия от 2.5 (при старте программа сама предложит обновиться до актуальной версии):

  • Выбираем файл образа кассы УКМ 5, нажав кнопку ВЫБРАТЬ и выделяем нужный файл образа:

  • Выставляем остальные настройки как на картинках ниже, подтверждаем и нажимаем СТАРТ:




  • Дожидаемся окончания загрузки образа на носитель (надпись Готов) и нажимаем ЗАКРЫТЬ:

1.2. Установка адреса сервера

Производится заранее пред заливкой на Sherman и непосредственно перед заливкой для каждого магазина.

  • Открываем флешку и находим файл f:\ukm5\ukm5\connection.conf:

  • Меняем его содержимое на адрес нужного сервера УКМ 5:

Подключение к кассовому серверу на флешке:

srvIp=IP кассового сервера (или FQDN имя)
srvPort=9000
tmIp=IP кассового сервера (или FQDN имя)
tmPort=9091

Если не поменять данные на флешке, то на кассе будет окно с возможностью ввести параметры при регистрации кассы.

2. Заливка киоска с флешки (на объекте)

2.1. Простая загрузка

  1. Выключить кассу.
  2. Подключить на кассу USB-клавиатуру.
  3. Подключить накопитель в свободный USB-порт.
  4. Включить кассу.

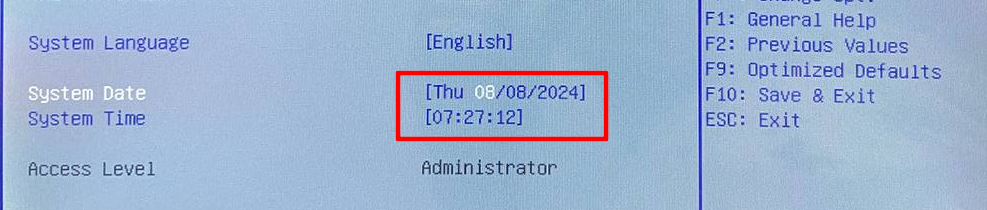

  5. При включении перейти в BIOS и нажать одну из клавиш F2/Delete/F1 (в зависимости от типа BIOS).
  6. Далее идем в Advanced – ACPI settings и ставим все пункты гибернации в положение disable.
  7. Затем надо изменить порядок загрузки, установить первое загрузочное устройство – USB-накопитель.
  8. Потом нужно перейти в раздел Save & Exit, подраздел Boot Override, выбрать Flash-накопитель и нажать клавишу Enter:

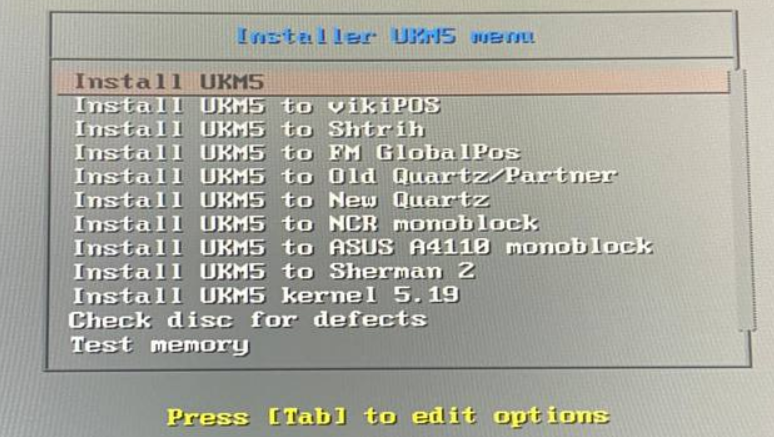

  9. Должна начаться загрузка. Нужно выбрать пункт Install UKM5:



Примечание. Если загрузка не началась или в BIOS Flash-накопитель не видится, попробуйте пункт 2.1.2.

2.2. Если не получилась простая загрузка

  1. Выключить кассу.
  2. Подключить на кассу USB-клавиатуру.
  3. Подключить накопитель в свободный USB-порт.
  4. Включаем кассу.
  5. При включении перейти в BIOS нажать одну из клавиш Delete/F1/F2 (в зависимости от типа BIOS).
  6. Изменить порядок загрузки, установить первое загрузочное устройство – USB-накопитель:
    • Перейти в раздел Boot – Hard Drive BBS Prioriries:

    • в Boot Option #1 назначить (+/-) Flash-накопитель:

    • сохранить изменённые параметры в BIOS:

  7. После сохранения параметров касса перезагрузится и на экране появится окно инсталляции. Нужно выбрать пункт Install UKM5:

  8. По окончании установки на экране появится следующее сообщение:
  9. Необходимо извлечь загрузочный носитель и перезагрузить системный блок.
  10. При последующей загрузке необходимо указать на кассе её уникальный идентификатор, который создаётся на сервере заранее:

2.3. Проверка времени на кассе и настройки часового пояса

После регистрации кассы и прогрузки данных обязательно обращаем внимание на текущее время на киоске:

Если время некорректно, проверяем регион и часовой пояс в магазине и указываем корректные значения:

2.4. Проверка корректности настройки лимита

Следующим шагом проверяем ограничение времени на продажу алкоголя.

Переходим в раздел Ограничения продажи – По расписанию:

Заходим в каждое созданное ограничение на продажу алкоголя и убеждаемся, что выбранный магазин входит в установленное ограничение и временной интервал указан корректно (если магазина нет, добавляем его в режиме редактирования (кнопка Редактировать)):

3. Настройка дисплеев киоска (на объекте)

Если монитор настроен нормально, можно перейти к следующему пункту, закрыв приложение крестиком.

Примечание. Не нажимать кнопку Apply!

  1. При загрузке появится следующее окно Screen Layout Editor:
  2. При необходимости повернуть дисплей  нужно выбрать в меню пункт Outputs/VGA-1/Orientation/Left:
  3. Нажать Save As:
  4. Появится окно Save Layout:
  5. Выбрать каталог .config:

  6. Cохранить файл с названием display_config.sh, нажать Save (строго в каталог /ukm5/.config/):
  7. Закрыть Screen Layout Editor нажатием на крестик, указано красной стрелкой:
  8. Дождаться загрузки УКМ 5, а затем убедиться, что настройки сохранились и экран киоска отображается правильно.

4. Настройки серверной части УКМ 5

  1. Выбираем магазин, из которого будем копировать Тип кассы:
  2. В магазине переходим во вкладку Типы касс и в данной вкладке выбираем уже заранее настроенный тип касс Киоск 2.0 (111), после чего нажимаем кнопку Клонировать:
  3. Потом в верхней части меню, возле иконки УКМ 5, нажимаем на текущее название магазина:
  4. В выпавшем списке в меню Выбор магазина выбираем магазин, в который приехал инженер для работ по переоборудованию решения Киоск 1.0 в решение Киоск 2.0:

  5. В магазине переходим во вкладку Типы касс. В данном разделе появляется новая касса, в названии которой присутствует слово Копия. Данная касса называется Киоск 2.0 (Копия):
  6. Выбираем кассу Киоск 2.0 (Копия), нажимаем Настройки и в появившемся меню Настройки типов касс выполняем настройки, специфичные для данного магазина (это такие настройки, как адрес сервера ЕГАИС, идентификатор магазина в системе лояльности (если используется), и т.д.).
    Самое главное: для использования Киоска 2.0 нужно установить Тип кассы "КСО", а для Киоска 1.0 – тип "DP-киоск".
  7. Вводим проверенные данные ЕГАИС-сервера (данные можно взять из другого Типа касс в текущем магазине):
  8. Аналогично настраиваем все специфичные для данного магазина сервисы.

5. Настройка СуперМаг Vision

5.1. Настройка "Тип кассы"

  1. На кассовом сервере по адресу: Магазин – Типы касс нужно выбрать тип кассы и нажать кнопку Настройки:

  2. В меню Настройки типов касс необходимо настроить конфигурационный файл goods_recognition.conf (applications\sale\goods_recognition.conf), как представлено на картинке ниже:


    {"app_sale.goods_recognition" : {
  params : {
    runOrder = 2
    baseUrl = "http://127.0.0.1:6060" //Адрес камера-агента на кассе (в случае использования Jetson - тут адрес Jetson)
    partnerId = 777 //Идентификатор партнера (узнать у менеджера)
    pictureUrl = "https://vision.servplus.ru/catalog/picture/"
    include file("conf/misc/vision.conf")
    isReweighingDialog = false // Для весов типа NCR (невозможно повторное взвешивание, без снятия товара с весов)
    blackoutDelay = 2 seconds // При неудачном соединении отправка все запросов будет заблокирована на время blackoutTimeout
  }
}

5.2. Настройка «Кассы»

  1. В разделе Магазин необходимо войти в подраздел Кассы и нажать кнопку +Добавить:
  2. В меню Редактирование кассы прописать Тип и Шаблон оборудования, как представлено на рисунке ниже:
  3. В созданной кассе в полях Номер, Название и GUID вносим новые названия киосков, которые должны называться как 111 (так называется первый киоск), 112 (так называется второй киоск):
  4. В созданной кассе, в разделе Настройки типов касс, в файле vision.conf необходимо прописать серийный номер камеры (уточнить у менеджера) СуперМаг Vision, непосредственно физически находящейся на данной кассе:

5.3. Настройка селфи-камеры (камера с отображением окна безопасности)

  1. В разделе Оборудование необходимо перейти во вкладку Шаблоны и создать новый шаблон оборудования (если он ещё не создан), к примеру, Киоск 2.0:

  2. Используем нижеуказанные параметры:

  3. Нажимаем Сохранить.
    Примечание. При возникновении проблем с распределением камер (камеры выполняют не свои функции), ознакомится с пунктом 6.2.

5.4. Настройка работы звука на Киоске 2.0

При использовании шаблона оборудования кассы, созданной на сервере версии 1.46 или выше, данные действия выполнять не требуется.

  1. В разделе Оборудование необходимо перейти во вкладку Шаблоны и создать новый шаблон оборудования (если он ещё не создан), к примеру, Киоск 2.0:

  2. В данном шаблоне необходимо в папке sound настроить конфигурационный файл input.conf, указав следующие параметры:

    # Файл конфигурации принимающего звук устройства

defaultSoundCard = alsa_card.pci-0000_00_1b.0 # Основная звуковая карта. Параметр не изменять!
defaultProfile = analog-stereo # Основной профиль ввода, поддерживаемые варианты analog-stereo, hdmi-stereo
defaultDevice = analog-input-mic # Основное устройство ввода, поддерживаемые варианты analog-input-mic, analog-input-internal-mic, hdmi-output-0, hdmi-output-1
defaultDeviceVolume = 100 # Громкость звука основного устройства ввода, от 0 до 150 (в процентах)

  3. Нажимаем Сохранить.

  4. Дополнительно, необходимо в файле sound настроить конфигурационный файл output.conf, указав следующие параметры:

    # Файл конфигурации выводящего звук устройства

defaultSoundCard = alsa_card.pci-0000_00_1b.0 # Основная звуковая карта. Параметр не изменять!
defaultProfile = analog-stereo # Основной профиль вывода, поддерживаемые варианты analog-stereo, hdmi-stereo
defaultDevice = analog-output-headphones # Основное устройство вывода, поддерживаемые варианты analog-output-headphones, analog-output-speaker, hdmi-output-0, hdmi-output-1
defaultDeviceVolume = 100 # Громкость звука основного устройства вывода, от 0 до 150 (в процентах)

  5. Нажимаем Сохранить.
    Примечание. При возникновении проблем с выводом звука (звука на киоске нет), ознакомиться с пунктом 6.1.

5.5. Проверка

После выполнения всех настроек, перезапустить киоск и проверить, что все работает корректно.

6. Дополнительные настройки

6.1. Проверка звука (проверять после подключения всех камер)

Чтобы запустить утилиту для управления устройствами ввода/вывода звука, необходимо выполнить следующие команды в терминале:

1
2

export DISPLAY=:0
pavucontrol

На экране кассы (или по VNC) появится интерфейс программы настройки звука.

  1. В случае необходимости, нужно настроить профиль, устройство ввода и вывода. Пример приведен на рисунках ниже:

    1. DP-киоск:

      Профиль                                                                         Устройство ввода                                                         Устройство вывода



    2. Гермес:

      Профиль                                                                         Устройство ввода                                                         Устройство вывода


2. Вывод используемых в системе звуковых карт:

1

pacmd list-cards

3. Проигрывание звука на кассе через консоль:

Analog (например DP-Kiosk) aplay -D plughw:0,0 /usr/share/sounds/alsa/Front_Center.wav
HDMI (например Гермес) aplay -D plughw:0,3 /usr/share/sounds/alsa/Front_Center.wav

6.2. Настройка нескольких камер в драйвере uvcdriver (диагностика USB-оборудования)

  • Подключить 2 камеры.

  • Просмотр подключенных к кассе USB-устройств:

    dmesg -T | grep Product:

    Видим обе камеры. Одна подключена в порт 1-2, вторая подключена в порт 1.4.3.

  • Далее нужно привязать камеры к определенным USB-портам, запустив следующие скрипты:

    ~/mint/bin/manual_ascending_attaching_cameras.sh

    Перезагрузить кассу.

  • Проверить, что в СуперМаг Vision и демонстрации покупателя есть картинка с камеры.

  • Если камеры не по тем портам, то запускаем скрипт смены камер и повторяем проверки:

    ~/mint/bin/manual_descending_attaching_cameras.sh

    Перезагрузить кассу и проверить еще раз.

  • Проверить, выполнена ли привязка, можно следующей командой:

    cat /etc/udev/rules.d/60-gst-usb-camera-v4l.rules

    Пример правильного вывода:


    Здесь видно, что камера, подключенная в порт 1-1, работает как фронтальная камера, а камера подключенная в порт 1-4.3, работает как камера СуперМаг Vision.
    В случае, если привязка камер не выполнена, в поле KERNELS будет пусто. Нужно будет выполнить привязку еще раз.
    Внимание! В случае, если было выполнено подключение камер в другие порты, нужно еще раз выполнить привязку камер.
  • Смотрим, что нет проблем с портами USB:

    dmesg -T | grep disconnect
    dmesg -T | grep reset

    Не должно быть reset больше 1 раза в 3 дня и disconnect устройства в порту камер чаще одного раза в 3 дня.
    Наличие большого количества сообщений с типом disconnect вероятнее всего, говорит о наличии проблемы с физическим подключением устройства (плохой разъем, кабель, плохой контакт).
    Наличие большого количества сообщений с типом reset может свидетельствовать о нехватке электропитания для устройства. Необходимо подключение в другие порты, согласно следующей схеме:

    Вот пример явно неправильного подключения устройства. Нужно сменить порт подключения устройства, подключенного в порт 1-2:

    Это пример устройства, которое не определяется в порту (возможна также ошибка error -30, error -71). Может помочь полное отключение кассы по питанию, отключение устройства от порта, подключение устройства обратно через 5 минут или смена порта.
  • Если проблем нет, то проверяем правильно ли привязаны камеры (не перепутаны ли местами). Должна работать фронтальная камера (проверяем, подключившись по VNC) и камера СуперМаг Vision (проверяем, положив что-то на весы и нажав на кнопку Взвесить).

    Примечание. Проверить работу камеры по ссылке в браузере недостаточно!!!

    Если что-то не совпадает, прописываем камеры:

           cd /home/ukm5/mint/bin
          ./manual_ascending_attaching_cameras.sh
          # ascending – повышается номер порта для фронтальной камеры.

          Смотрим правила, как изменились номера портов:
          cat /etc/udev/rules.d/60-gst-usb-camera-v4l.rules

          Перезапускаем кассу:
          sudo reboot

          Проверяем, не перепутались ли камеры местами.
          Если перепутались то:
          cd /home/ukm5/mint/bin
          ./manual_descending_attaching_cameras.sh

          Смотрим правила, как изменились номера портов:
          cat /etc/udev/rules.d/60-gst-usb-camera-v4l.rules

          Перезапускаем кассу:
          sudo reboot

          Запускаем покупателей и мониторим:
          dmesg | grep reset
          или
          dmesg | grep disconnect

6.3. Настройка СуперМаг Vision на Sherman-J

  1. Создаём конфигурационный файл камеры:

    sudo cat >> /var/opt/camera_agent/config.yaml << 'EOF'
%YAML 1.2
---
schema_version: 2
web_api:
  recognition: https://vision.servplus.ru/v2.3/recognize/partner/
  upload: https://vision.servplus.ru/v2.3/upload/
devices:
  gst_device_usb:
    connection: v4l2src device=/dev/v4l/by-id/gst-usb-camera
    socket: /tmp/gst_dev_usb
    cap: image/jpeg,width=1920,height=1080,framerate=30/1
default_camera: <<cameraID>>
sources:
  <<cameraID>>:
    camera:
      classname: GStreamerSRBCamera
      stream: shmsrc socket-path={devices.gst_device_usb.socket} num-buffers=1 ! {devices.gst_device_usb.cap} ! appsink
      device: gst_device_usb
    transform:
      - Crop:
          box: [670, 280, 1270, 800]
EOF

  2. Меняем отмеченные жёлтым выше параметры на те, что были в RPi.

    Пример. В режиме редактирования файла F4 – в mc, проверяем, что в конце строк нет символов переноса; если есть, то удаляем.

    Ниже пример правильного конфига:

    А вот так быть не должно:

  3. Настраиваем DNS:

    sudo mcedit /etc/netplan/01-netcfg.yaml

    Прописываем адреса dns-серверов, как в примере ниже:

  4. Настраиваем службы:

    sudo sed -i -e 's/ukmclient/ukm5/g' /etc/systemd/system/camera_agent.service

sudo sed -i -e 's/ukmclient/ukm5/g' /etc/systemd/system/gst_camera@.service

sudo sed -i -e 's/ukmclient/ukm5/g' /etc/systemd/system/uni_worker@.service

cd /opt/camera_agent; sudo venv/bin/python3 -u devices.py

sudo systemctl enable --now uni_worker@camera_agent

sudo systemctl enable camera_agent.service

    Каждую команду нужно выполнить отдельно, не все сразу.

  5. Запускаем службы:

    sudo systemctl restart gst_camera@gst_device_usb.service
sudo systemctl restart camera_agent.service
sudo systemctl restart uni_worker@camera_agent.service

    Каждую команду нужно выполнить отдельно, не все сразу.

  6. По пути http://IP_KASSA:6060/image должна быть доступна картинка с камеры:
  7. Если картинка с камеры не видна или на экране черный квадрат, то перезагружаем весь системный блок кассового аппарата по питанию.
  8. Если при открытии http://IP_KASSA:6060/sku/image видим ошибку 500, то вероятнее всего ошиблись в конфигурационном файле /var/opt/camera_agent/config.yaml.

  9. Если всё было сделано верно, по инструкции, но вместо картинки с камеры в браузере видно белый пиксель по центру экрана, то перезапускаем udev-правила и службы ещё раз:

    sudo udevadm control --reload-rules && udevadm trigger
sudo systemctl restart gst_camera@gst_device_usb.service
sudo systemctl restart camera_agent.service
sudo systemctl restart uni_worker@camera_agent.service

  10. Если и это не помогло, то перезапускаем ОС:

    sudo reboot
  11. Проверяем работу СуперМаг Vision.

7. Настройка СуперМаг DS (воспроизведение контента)

  1. Переходим в конфигурационный файл оборудования киоска (Магазин – Кассы, выбираем интересующую кассу и нажимаем кнопку Оборудование):
  2. Открываем конфигурационный файл ds.conf (\misc\ds.conf):

  3. Указываем для standBy значения partnerId и PlayerID, ID необходимо запросить у пользователя/маркетолога пользователя. Нажимаем Сохранить.

    Важная информация

    Для киоска 2.0 на оборудовании "Гермес" можно использовать воспроизведение контента в режиме "receipt" (внутри чека), для чего необходимо раскомментировать вторую строчку в конфигурационном файле и прописать актуальные ID:

  4. Переходим в настройки типа касс киоска 1.0 или 2.0 – принципиально не важно, методология одна (Магазин – Типы касс, выбираем интересующий тип касс и нажимаем Настройки).
  5. В файле sale.conf (applications\sale\sale.conf) проверяем, что строка, содержащая файл с настройками СуперМаг DS, раскомментирована:
  6. В файле mintukm.conf (applications\mintukm.conf) проверяем, что строка с настройками СуперМаг DS раскомментирована:
  7. После сохранения всех настроек, перезагружаем киоск. Ждём, когда закачается расписание с контентом.
  8. Локально на кассе можно проверить по пути:
  9. После закачки, проверяем, что контент в режиме StandBy (ожидание покупателя) воспроизводится. Если используется оборудование "Гермес", также проверяем контент внутри чека. Воспроизведение рекламы внутри чека возможно на всех киосках, у которых на основных мониторах стоит разрешение от 1920x1080.

8. Программное тестирование надёжности подключения USB-устройств

В случае наличия технической возможности программного тестирования интерфейсов подключения устройств киоска самообслуживания, рекомендуется выполнить его в соответствии с имеющейся методикой тестирования.

1. Подключиться к киоску самообслуживания по SSH, используя PuTTY (скачать PuTTY можно по ссылке – https://disk.yandex.ru/d/4sdhDVRcAwfzEw).

Прописываем IP-адрес киоска (IP-адрес можно посмотреть, нажав кнопку Статус), нажимаем Open:

Как альтернативный вариант (если нет возможности использовать PuTTY), можем подключиться к консоли через стандартную PC-клавиатуру, подключенную к кассе, нажав вместе правый ALT+CTRL+F3:

Далее инструкция подходит и для PuTTY, и для работы напрямую с PC-клавиатурой.

Вводим логин ukm5, пароль xxxxxx:

2. Для получения перечня виртуальных устройств на портах системного блока киоска выполняем следующую команду:

dmesg -T | grep Product: | tail -n 200

Видим все подключенные устройства:

3. Необходимо убедиться в отсутствии постоянных дисконнектов (разрывов соединения). Для получения информации (логов) по
дисконнектам устройств, нужно выполнить следующую команду:

dmesg -T | grep disconnect

Если после выполнения команды, никакой информации не выводится, значит дисконнекты отсутствуют.

Пример:

Если дисконнекты присутствуют, то информация будет следующего вида:

Здесь видно, что происходит постоянное отключение устройства USB 1-4.4 в короткий промежуток времени, и очевидно, что это устройство «USB 2.0 Camera»:

Подсчитать полное количество дисконнектов можно через выполнение следующей команды:

cd /var/log/ && zgrep -ia 'kernel' syslog | zgrep -c 'usb 1-4.4: USB disconnect'

Как итог, видно 11 дисконнектов камеры, это повод начать разбираться с камерой, т.е. проверить заземление киоска, проверить порядок подключения USB-портов, попробовать заменить камеру и т.д.

4. Для получения лога по ресетам (переподключению) портов, необходимо выполнить следующую команду:

dmesg -T | grep reset | tail -n 50

Пример:

Из примера видно, что никаких массовых и даже одиночных ресетов не было, можно сделать вывод, что проблем с переподключением USB-устройств нет.

Если ресеты будут присутствовать, то отображение информации будет выведено списком, выделенным красными цветом. Посчитать количество ресетов можно следующей командой:

cd /var/log/ && zgrep -ia 'kernel' syslog | zgrep -c 'usb 1-2: reset'

В случае отсутствия массовых самопроизвольных (не больше 1 раз в день) ресетов (reset) и дисконнектов (disconnect) в логах, киоск считается исправным и допускается к эксплуатации.
