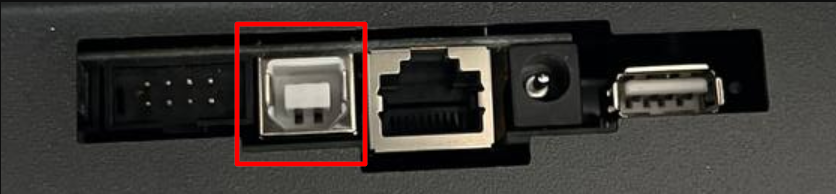

Для того чтобы завести сканер-весы на кассе с установленной на нее кассовой программой УКМ 5, необходимо подключить устройство через кабель USB-B (см. на фото ниже) к моноблоку/системному блоку:
Если используется блок питания, то дополнительно нужно подключить блок питания; если его нет, то весы и кассу следует дополнительно подключить к питанию через кабель USB-A.
При подключении в кассу, отобразятся две записи об idVendor: одна – для весов, вторая – для сканера:
0557:2008 – Стационарный сканер: полная копия сканера CheckWay 9878-U-S с необходимым префиксом и суффиксом 02/03.
Настроечная таблица аналогична расположенной здесь.
1a86:7523 – Весы: они уже поддержаны в udev-правилах УКМ 5.

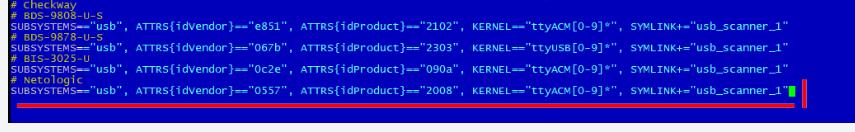

При запуске устройства DP ScanFox необходимо прописать значение idVendor сканера в udev-правила со списком сканеров на кассе.
Далее, нужно настроить 2 конфигурационных файла – весов и сканера.

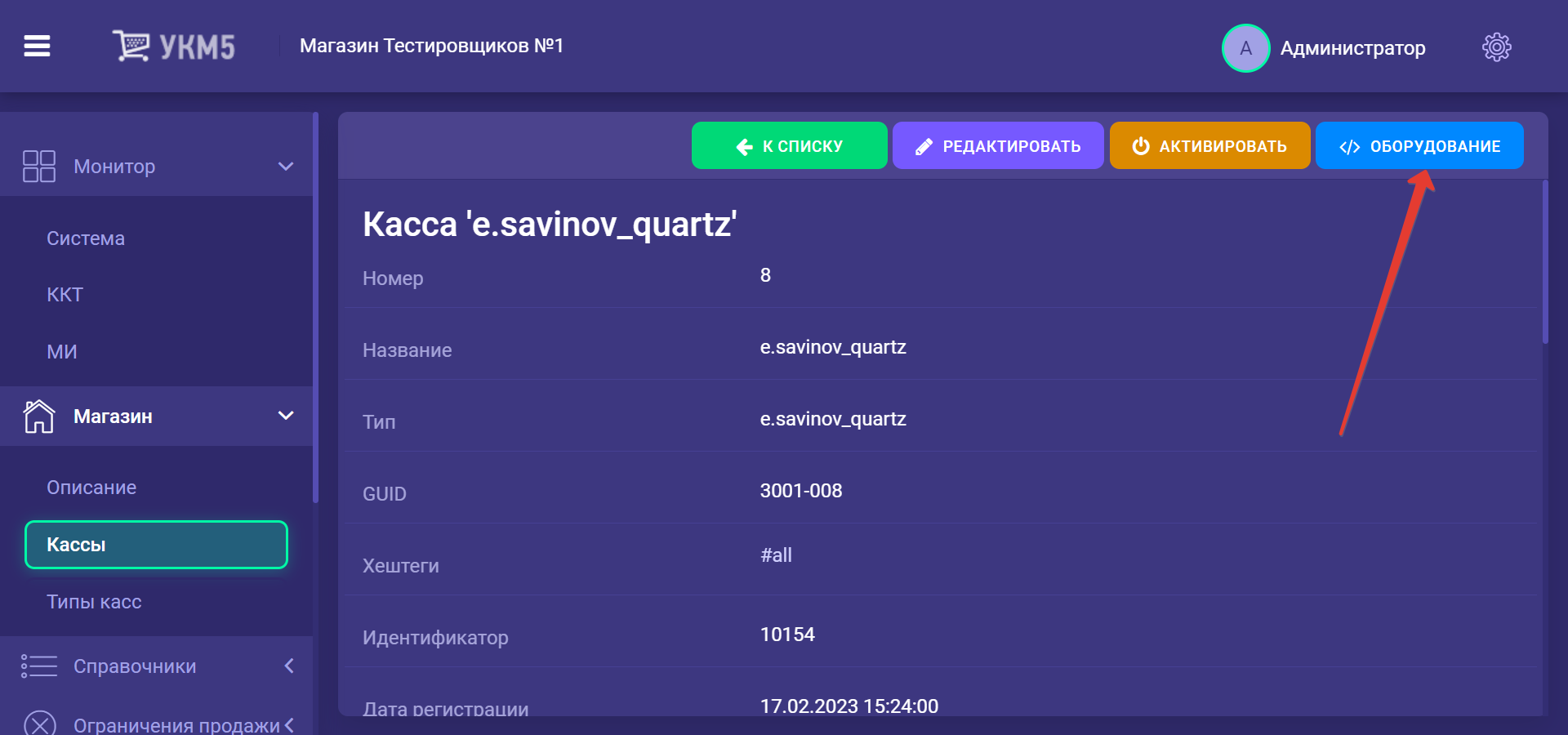

Настройка производится на кассовом сервере по адресу: Магазин – Кассы, где надо выбрать необходимую кассу и нажать кнопку Оборудование:

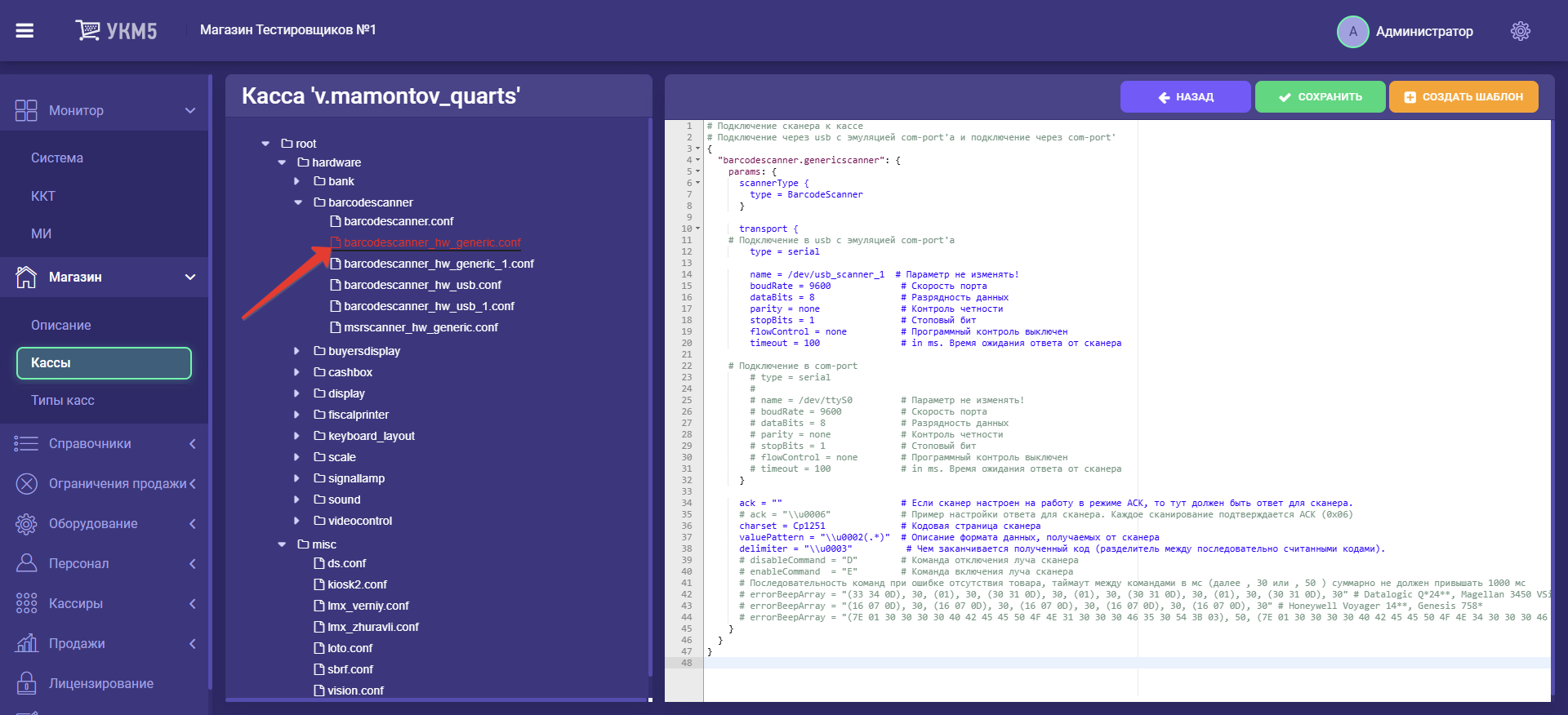

Необходимо убедиться, что файл barcodescanner_hw_generic.conf (hardware\barcodescanner\barcodescanner_hw_generic.conf) имеет следующее содержимое:
# Подключение сканера к кассе
# Подключение через usb с эмуляцией com-port'а и подключение через com-port'
{
"barcodescanner.genericscanner": {
params: {
scannerType {
type = BarcodeScanner
}
transport {
# Подключение в usb с эмуляцией com-port'а
type = serial
name = /dev/usb_scanner_1 # Параметр не изменять!
boudRate = 9600 # Скорость порта
dataBits = 8 # Разрядность данных
parity = none # Контроль четности
stopBits = 1 # Стоповый бит
flowControl = none # Программный контроль выключен
timeout = 100 # in ms. Время ожидания ответа от сканера
# Подключение в com-port
# type = serial
#
# name = /dev/ttyS0 # Параметр не изменять!
# boudRate = 9600 # Скорость порта
# dataBits = 8 # Разрядность данных
# parity = none # Контроль четности
# stopBits = 1 # Стоповый бит
# flowControl = none # Программный контроль выключен
# timeout = 100 # in ms. Время ожидания ответа от сканера
}
ack = "" # Если сканер настроен на работу в режиме ACK, то тут должен быть ответ для сканера.
# ack = "\\u0006" # Пример настройки ответа для сканера. Каждое сканирование подтверждается ACK (0x06)
charset = Cp1251 # Кодовая страница сканера
valuePattern = "\\u0002(.*)" # Описание формата данных, получаемых от сканера
delimiter = "\\u0003" # Чем заканчивается полученный код (разделитель между последовательно считанными кодами).
# disableCommand = "D" # Команда отключения луча сканера
# enableCommand = "E" # Команда включения луча сканера
# Последовательность команд при ошибке отсутствия товара, таймаут между командами в мс (далее , 30 или , 50 ) суммарно не должен привышать 1000 мс
# errorBeepArray = "(33 34 0D), 30, (01), 30, (30 31 0D), 30, (01), 30, (30 31 0D), 30, (01), 30, (30 31 0D), 30" # Datalogic Q*24**, Magellan 3450 VSi, Magellan 1500i
# errorBeepArray = "(16 07 0D), 30, (16 07 0D), 30, (16 07 0D), 30, (16 07 0D), 30, (16 07 0D), 30" # Honeywell Voyager 14**, Genesis 758*
# errorBeepArray = "(7E 01 30 30 30 30 40 42 45 45 50 4F 4E 31 30 30 30 46 35 30 54 3B 03), 50, (7E 01 30 30 30 30 40 42 45 45 50 4F 4E 34 30 30 30 46 35 30 54 3B 03), 50, (7E 01 30 30 30 30 40 42 45 45 50 4F 4E 31 30 30 30 46 35 30 54 3B 03), 50, (7E 01 30 30 30 30 40 42 45 45 50 4F 4E 34 30 30 30 46 35 30 54 3B 03), 50, (7E 01 30 30 30 30 40 42 45 45 50 4F 4E 31 30 30 30 46 35 30 54 3B 03), 50" # Newland FR40**
}
}
}

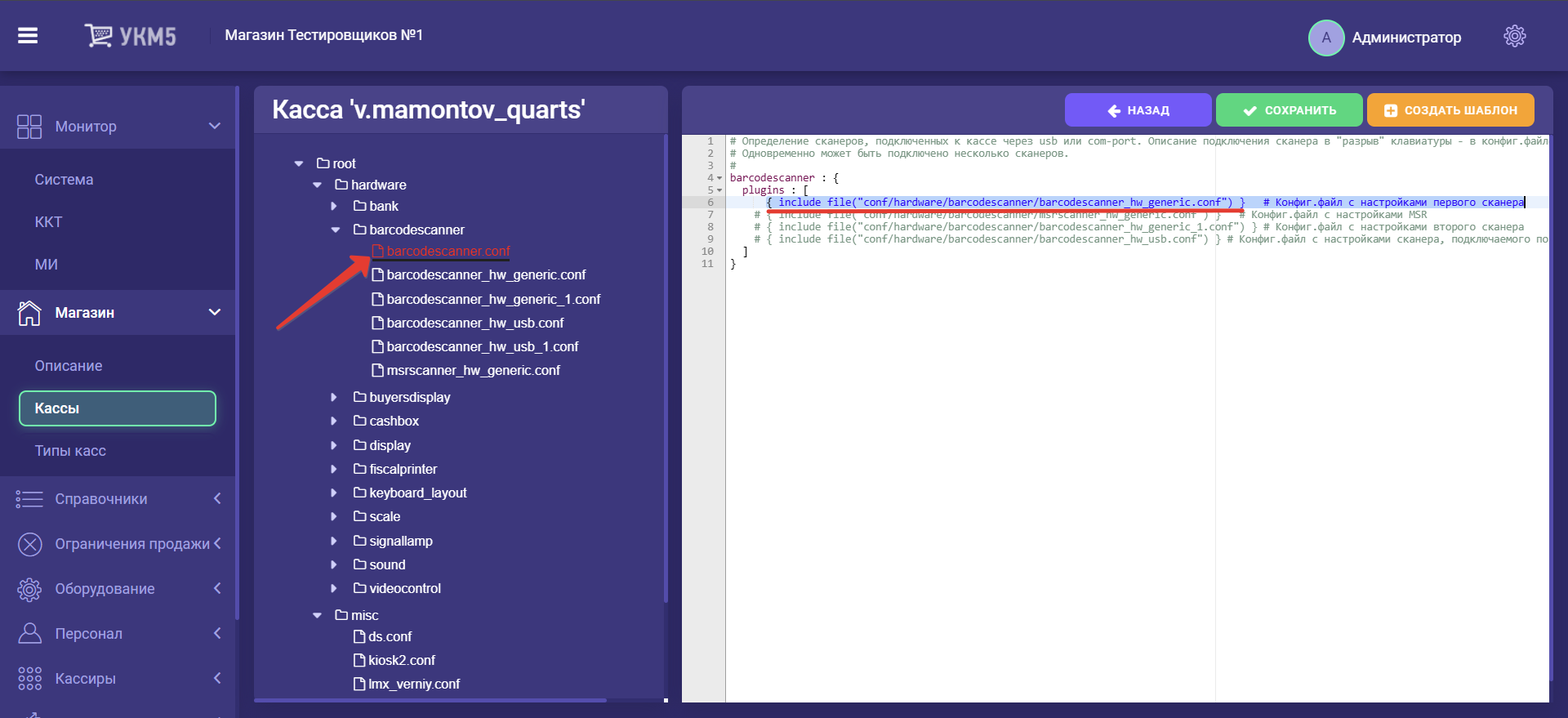

Строка с записью о файле barcodescanner_hw_generic.conf также должна быть раскомментирована в файле barcodescanner.conf (hardware\barcodescanner\barcodescanner.conf):

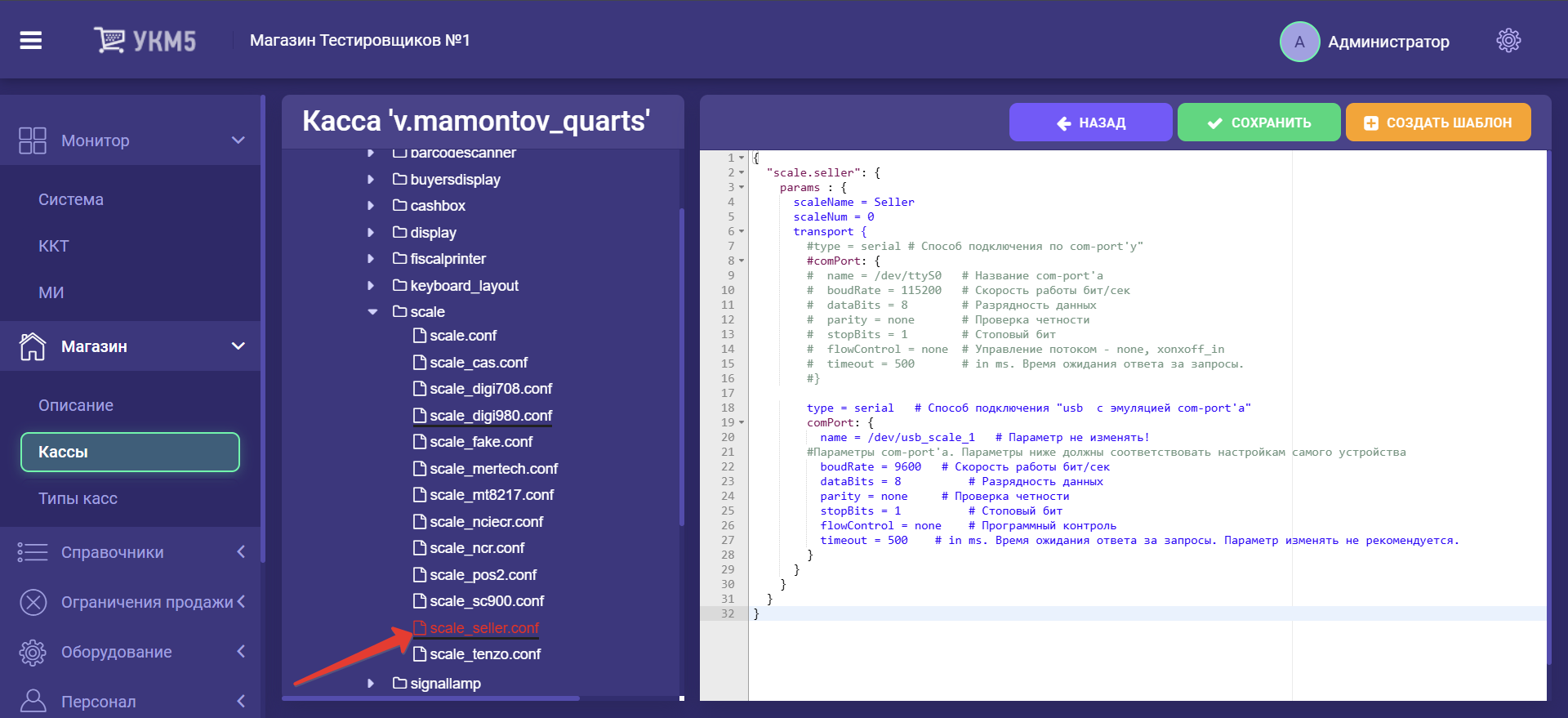

Также необходимо убедиться, что файл scale_seller.conf (hardware\scale_seller\scale_seller.conf) имеет следующее содержимое:
{
"scale.seller": {
params : {
scaleName = Seller
scaleNum = 0
transport {
#type = serial # Способ подключения по com-port'у"
#comPort: {
# name = /dev/ttyS0 # Название com-port'а
# boudRate = 115200 # Скорость работы бит/сек
# dataBits = 8 # Разрядность данных
# parity = none # Проверка четности
# stopBits = 1 # Стоповый бит
# flowControl = none # Управление потоком - none, xonxoff_in
# timeout = 500 # in ms. Время ожидания ответа за запросы.
#}
type = serial # Способ подключения "usb с эмуляцией com-port'а"
comPort: {
name = /dev/usb_scale_1 # Параметр не изменять!
#Параметры com-port'а. Параметры ниже должны соответствовать настройкам самого устройства
boudRate = 9600 # Скорость работы бит/сек
dataBits = 8 # Разрядность данных
parity = none # Проверка четности
stopBits = 1 # Стоповый бит
flowControl = none # Программный контроль
timeout = 500 # in ms. Время ожидания ответа за запросы. Параметр изменять не рекомендуется.
}
}
}
}
}
Строка с записью о файле scale_seller.conf должна быть раскомментирована в файле scale.conf (hardware\scale\scale.conf):
Все выполненные настройки следует сохранить.
Затем нужно осуществить перезапуск кассы, после которого и сканер, и весы должны корректно работать в режиме serial:
Кнопка обнуления весов также должна работать исправно.
