Настройка сканера производится путем сканирования штрихкодов из данного руководства:

Сброс к заводским установкам

Выбор типа интерфейса (необходимо считать коды из одного столбца)


RS-232

Spec default :

Baud Rate 9600

Parity Type None

Data Bits 8

Stop Bits 1

Hardware Flow Control None


USB-COM


USB-Keyboard

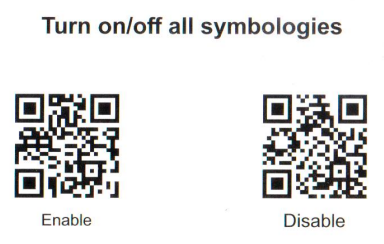

Настройки передачи кодов (нужно считать все коды)

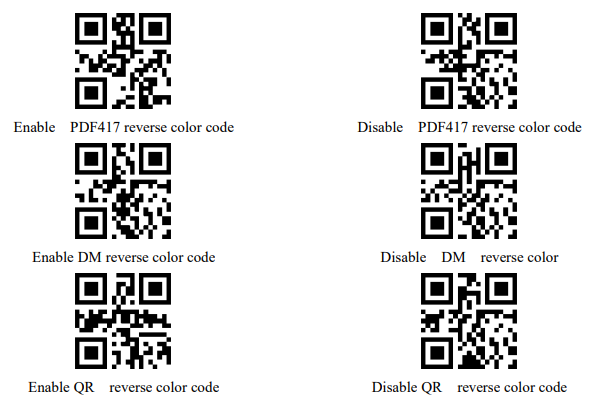

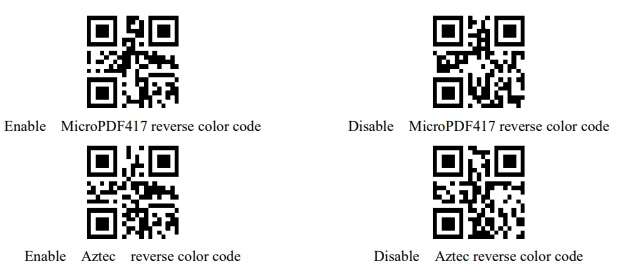

Включить чтение инверсных кодов

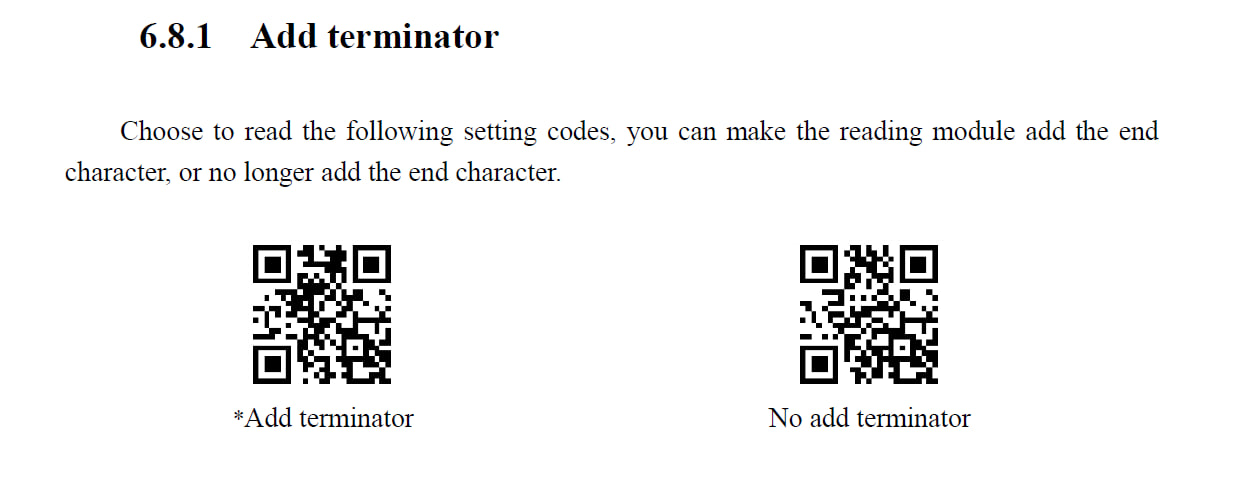

Настройка префиксов и суффиксов (необходимо считать коды из одного столбца)


Отключить все префиксы и суффиксы до их настройки

Префикс STX, суффикс ETX

Префикс отсутствует, суффикс CR LF









Дополнительные настройки (необязательные): необходимо считать только нужные коды

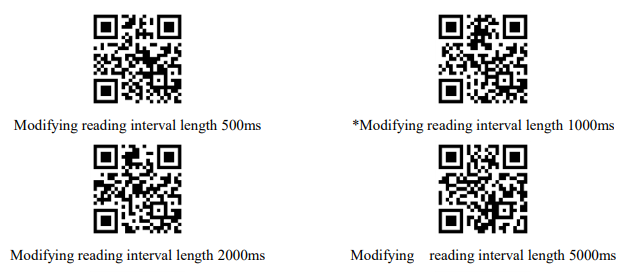

Задержка передачи между штрих-кодами

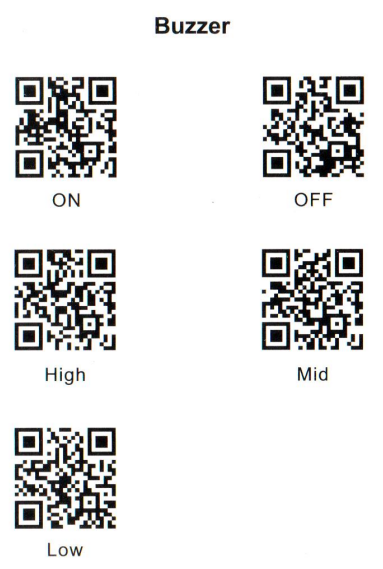

Громкость сканера (корректное считывание)

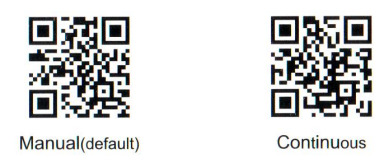

Стационарный режим (режим постоянного считывания без кнопки)

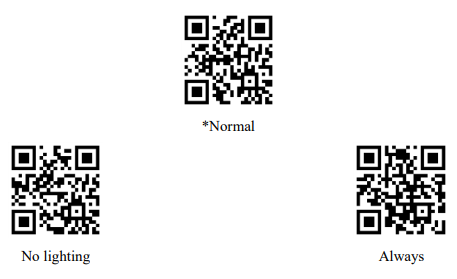

Подсветка

Настройки передачи отдельных типов кодов

Конвертация UPC-A в EAN-13
(добавление лидирующего нуля)

Конвертация UPC-E в EAN-8
(добавление лидирующего нуля и контрольного числа)



Настройка УКМ 4 для работы со сканером

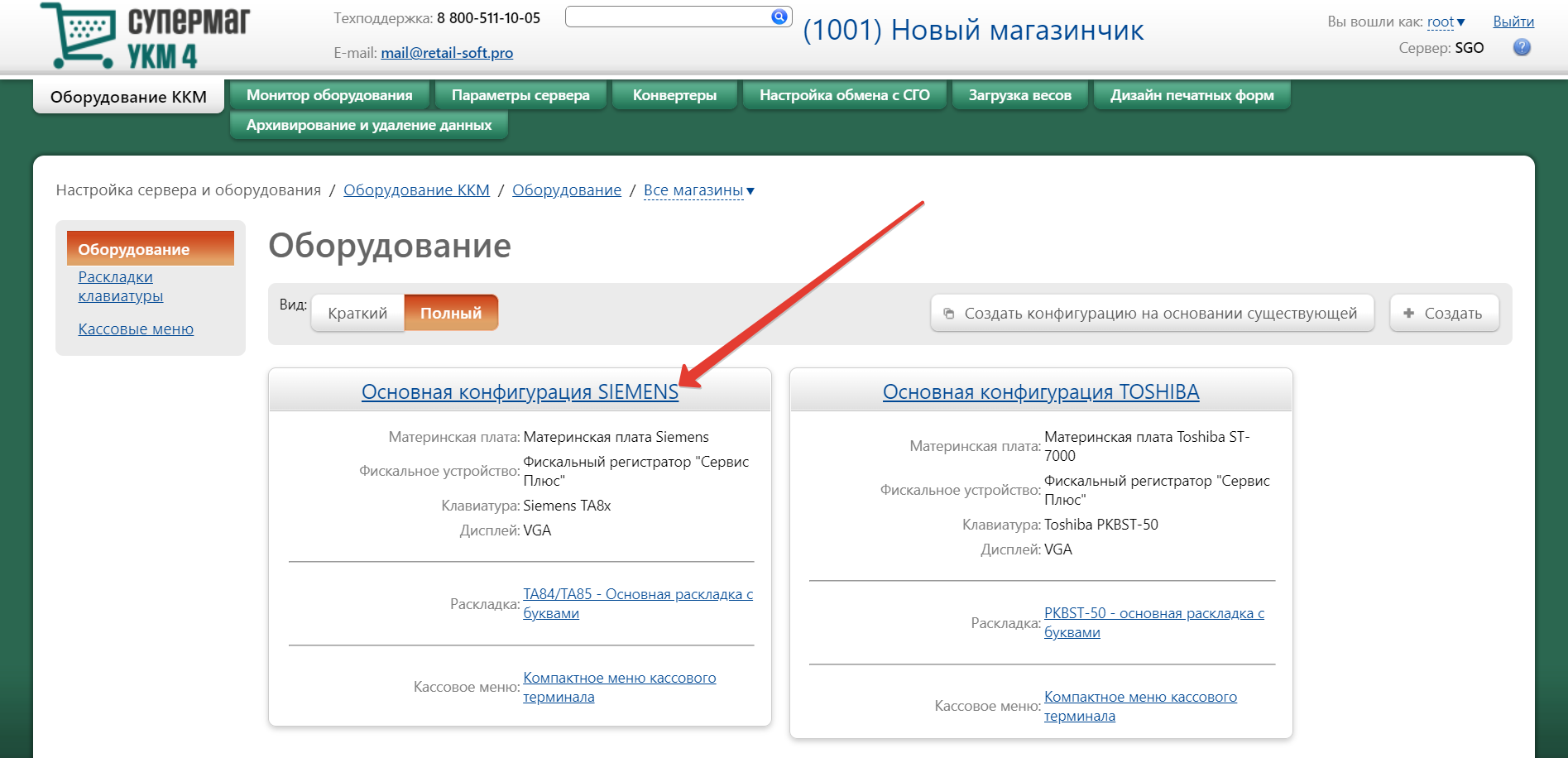

Настройка выполняется в разделе кассового сервера Настройка сервера и оборудования – Оборудование ККМ – Оборудование (вкладка слева), где нужно выбрать интересующую конфигурацию, кликнув по ее названию:

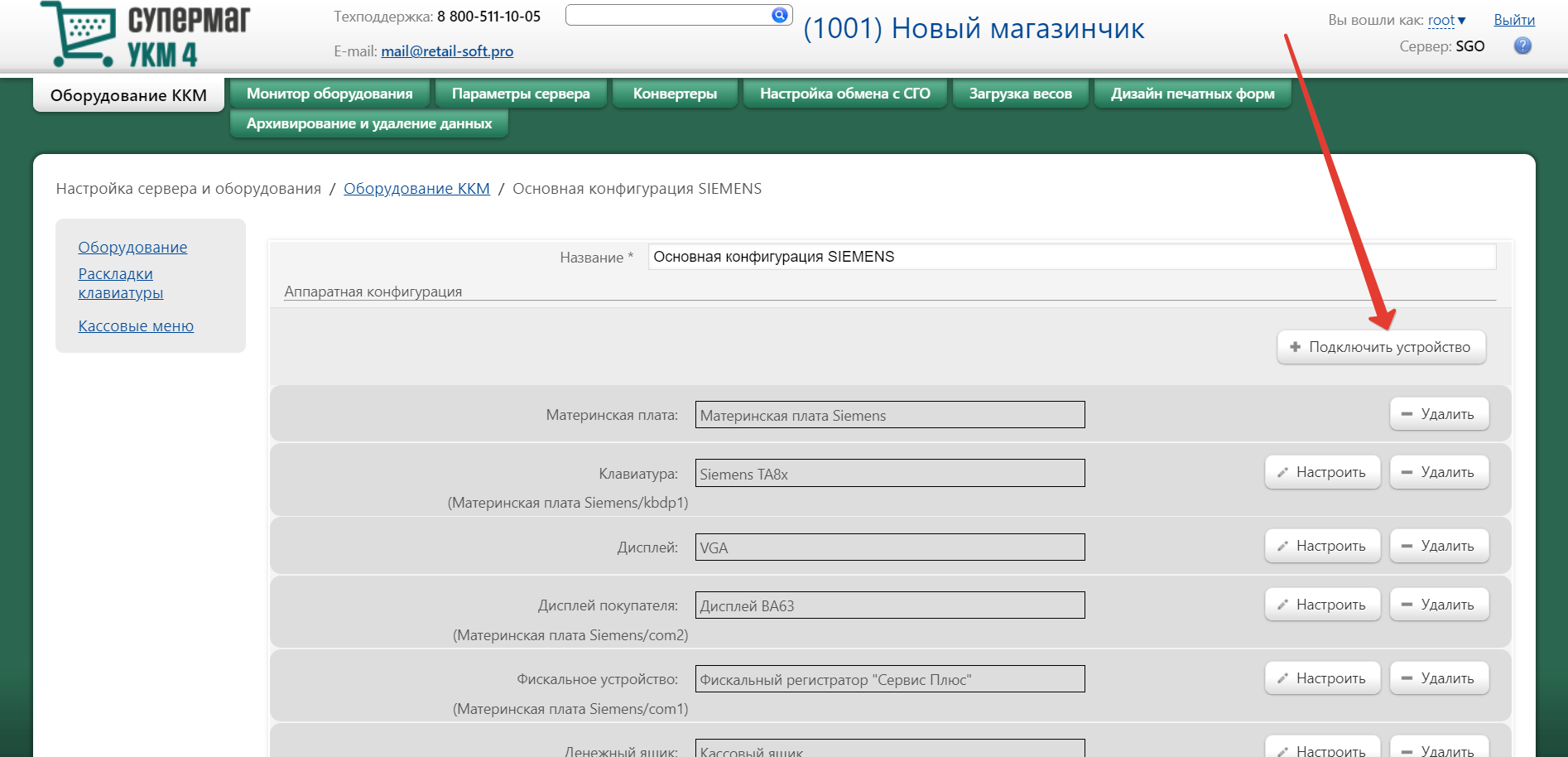

На открывшейся странице надо нажать кнопку Подключить устройство:

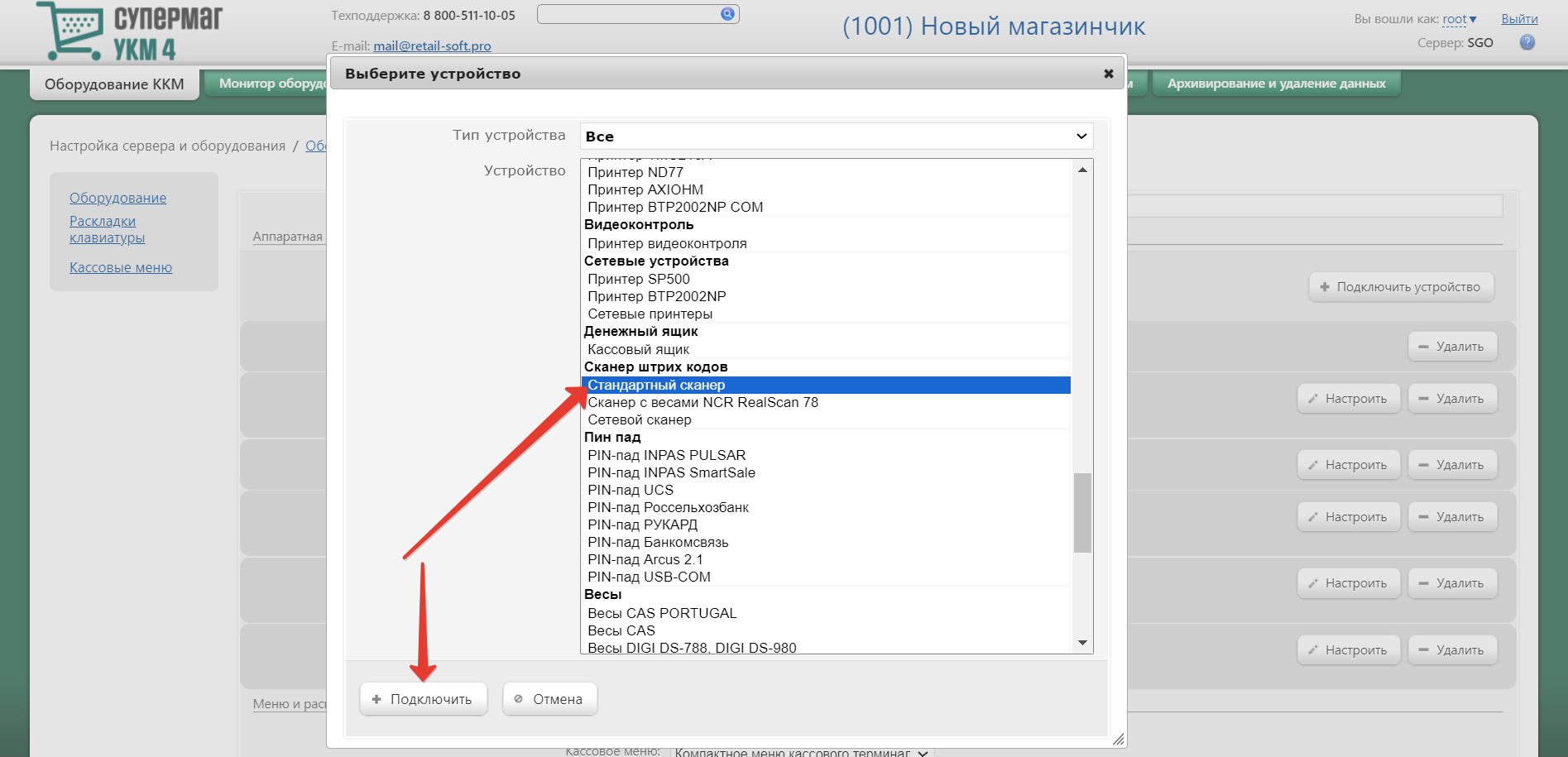

В выпадающем списке необходимо выбрать устройство Стандартный сканер и нажать кнопку Подключить:

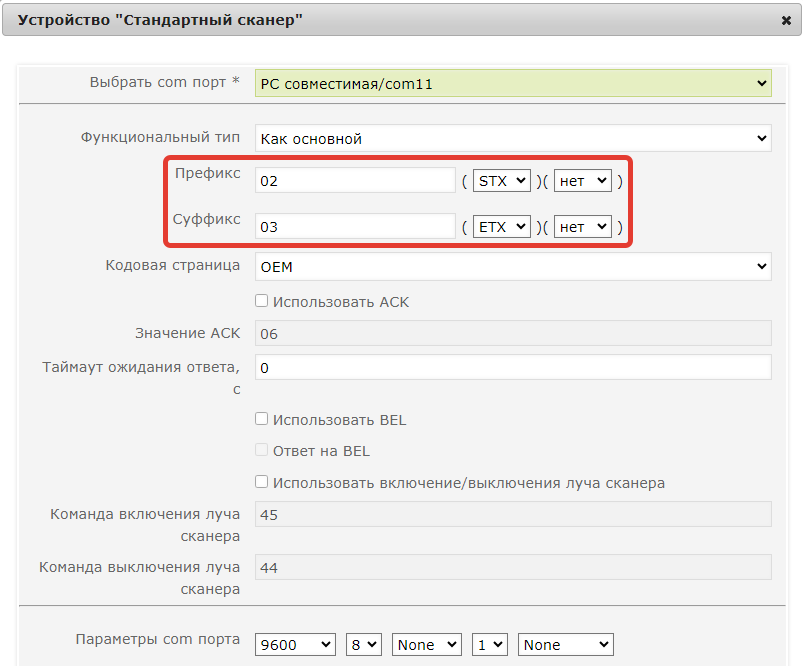

Откроется окно с настройками устройства, которые следует выполнить следующим образом:

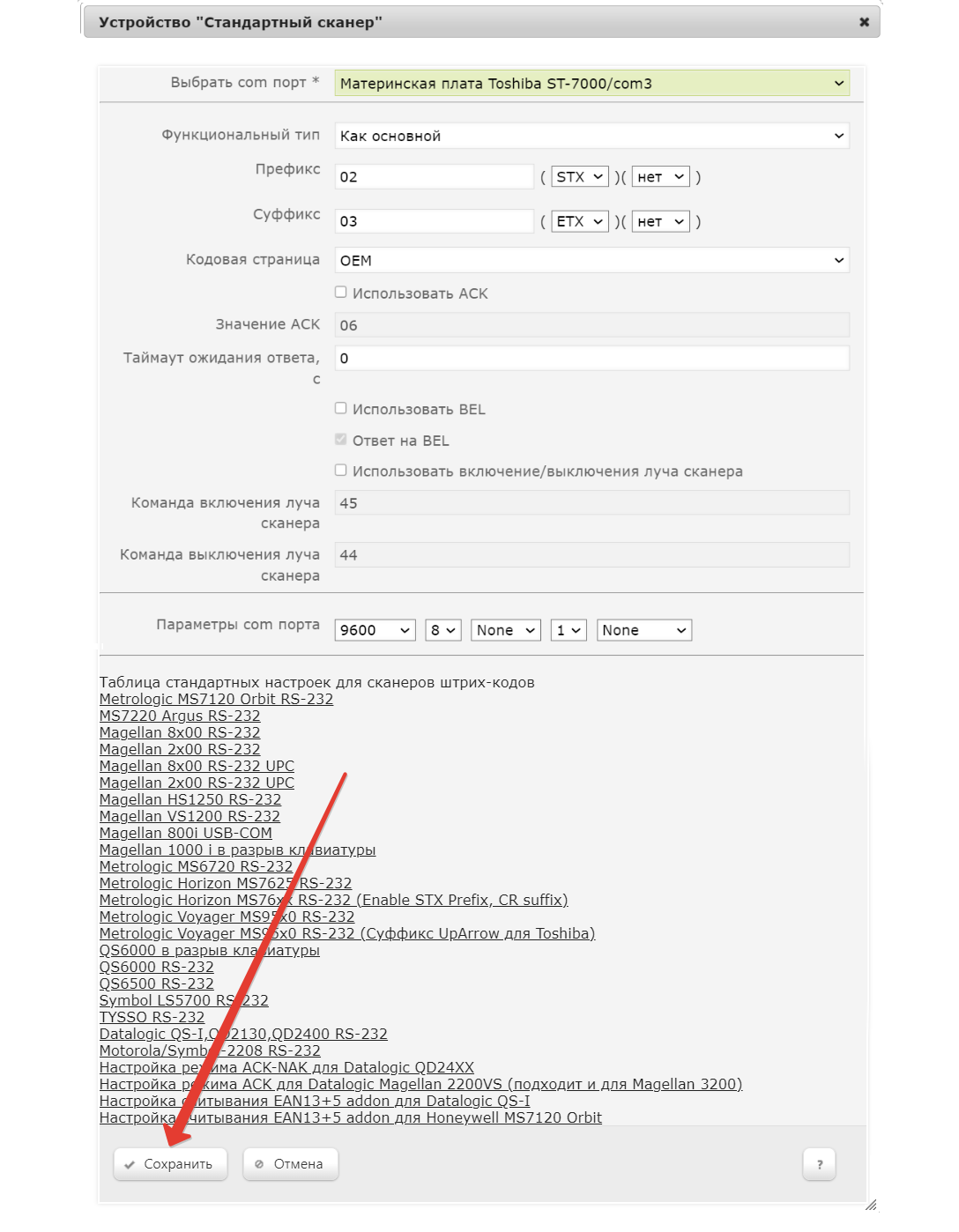

По завершении работы с настройками, следует нажать кнопку Сохранить в самом низу окна:

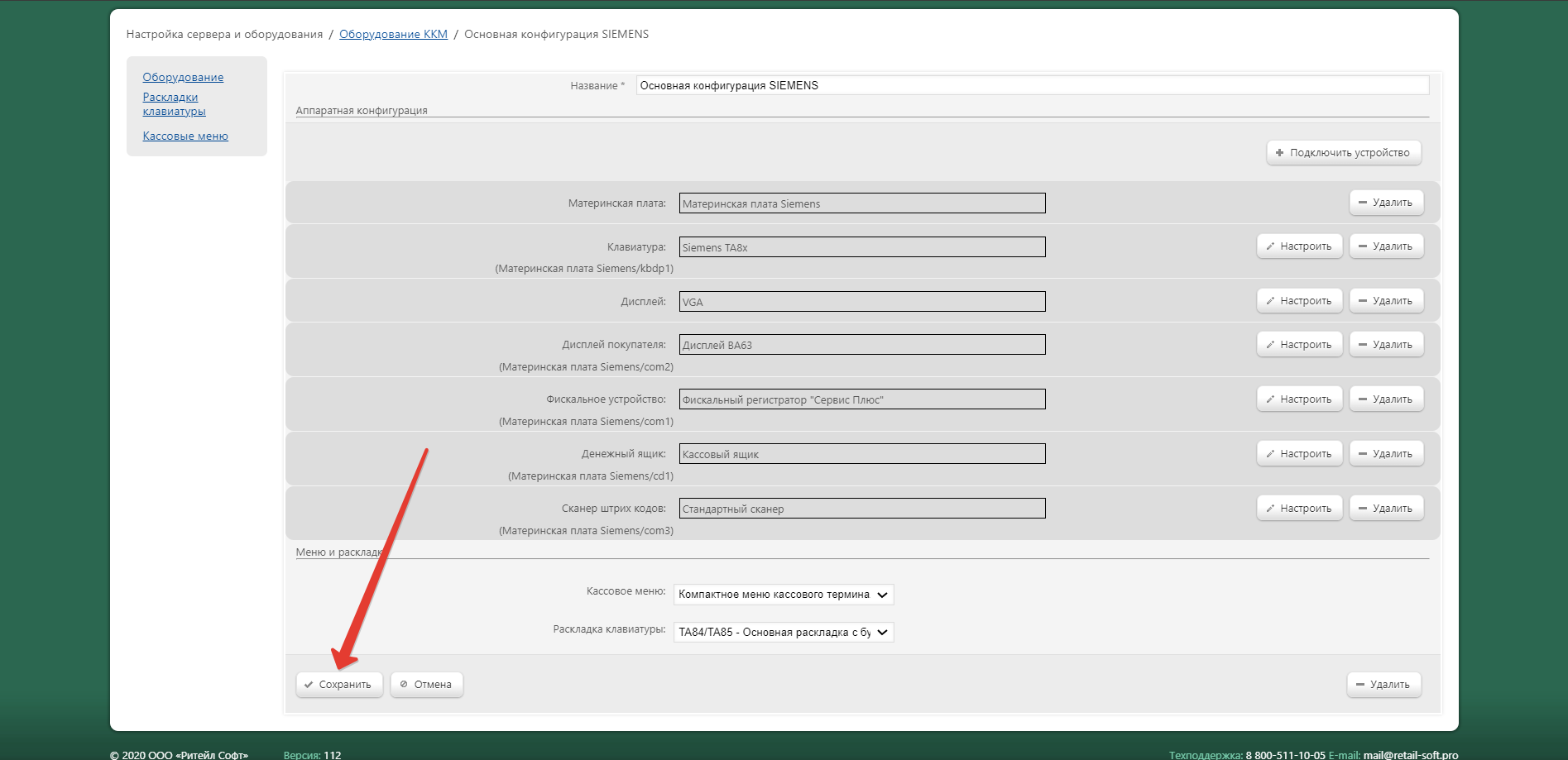

Страницу с настройками конфигурации также требуется сохранить:

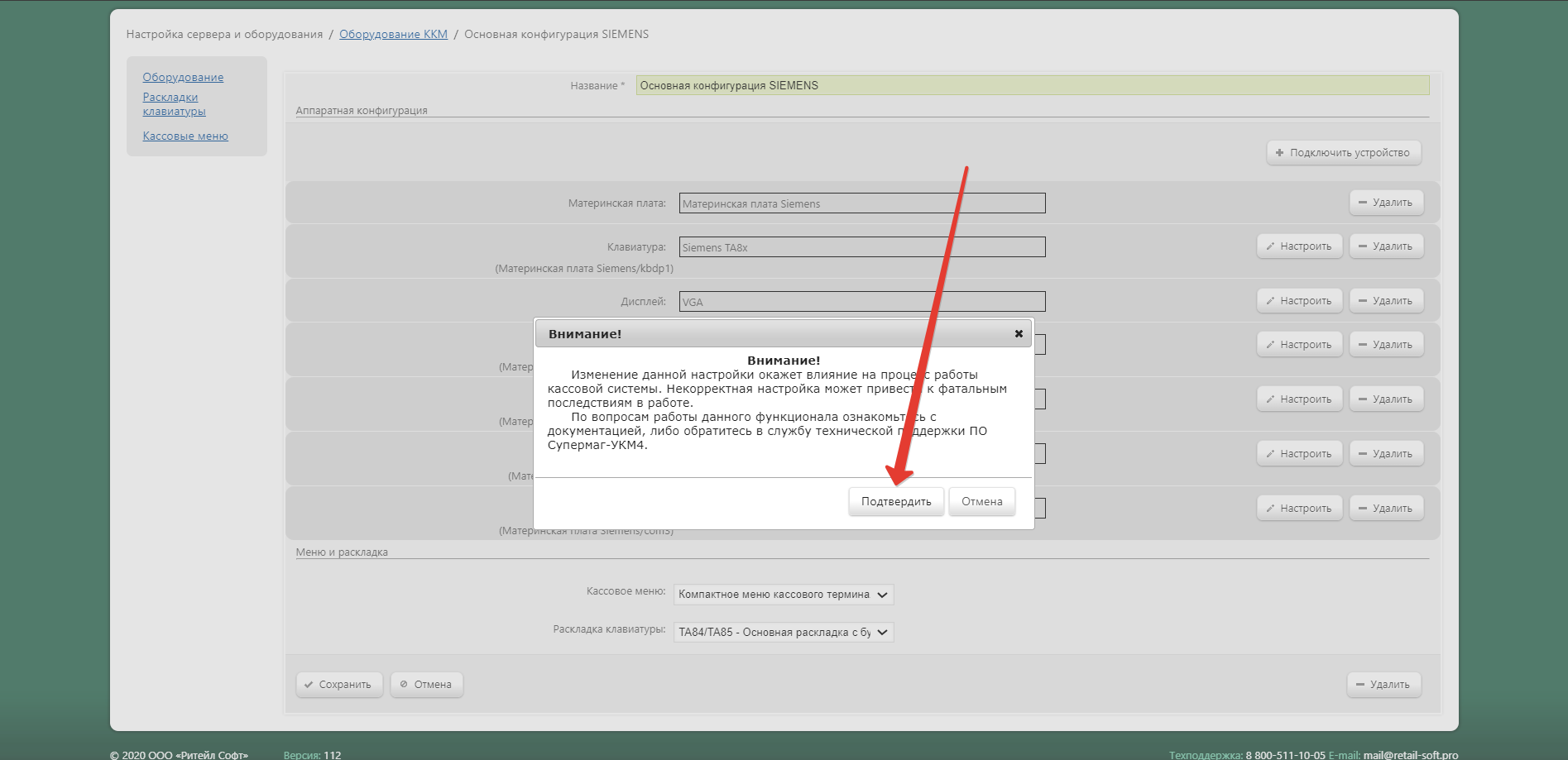

В окне с предупреждением об изменении настроек конфигурации следует выбрать опцию Подтвердить:
