Описание
ПО банка "Хлынов" позволяет производить оплаты через Систему быстрых платежей как по подписке (см. настройки ниже), так и по кассовой платежной ссылке.
Поскольку настройки Универсального интегратора идентичны как для оплаты по подписке, так и для оплаты по кассовой платежной ссылке, рекомендуем настроить сразу оба типа оплат. В таком случае, платежи покупателей с оформленной подпиской будут списываться с них автоматически при нажатии кнопки Расчет, а тем, у кого подписки нет, будет предложена оплата по кассовой ссылке.
Подписка на оплату по СБП – это возможность привязывать свой банковский счёт к магазину для дальнейших покупок. Покупатель, оформивший такую подписку, может производить оплату без сканирования QR-кода и захода в приложение банка: денежные средства при оформленной подписке автоматически списываются со счёта, который пользователь выбрал в ходе привязки.
Подписка оформляется покупателем на внешнем сервисе (путём его взаимодействия с Национальной Системой Платёжных Карт). Для проведения оплаты по подписке:
- покупатель безопасно авторизуется в чеке по динамическому QR-коду (осуществляется через систему лояльности СуперМаг Loya);
- LOYA передает на кассу всю необходимую техническую информацию для проведения оплаты по подписке СБП;
- касса отправляет в Универсальный интегратор полученные от LOYA сведения;
- через взаимодействие Универсального интегратора с процессинговым центром банка "Хлынов" и Национальной Системой Платёжных Карт, производится оплата по подписке.
Для наглядности, процесс оплаты по подписке приведен ниже в виде схемы:
Настройки Универсального интегратора
Описание таблиц
- qrbankhlynov_merchants – таблица для мерчантов в формате JSON
- qrbankhlynov_stores – таблица конфигураций для магазинов
- qrbankhlynov_terminals – таблица конфигураций для терминалов (касс) формате JSON
- qrbankhlynov_transactions – журнал транзакций
Структура таблиц
- В таблице qrbankhlynov_stores находится связка между идентификатором магазина из запроса и его конфигурацией. Если магазина нет в таблице, то по умолчанию, merchant = 0:
| Название | Значение | Описание |
|---|---|---|
| StoreID | Идентификатор магазина в торговой системе | |
| merchant | Идентификатор конфигурации из qrbankhlynov_merchants |
- В таблице qrbankhlynov_merchants находятся настройки мерчантов в формате JSON:
| Название | Значение | Описание |
|---|---|---|
| id | Идентификатор конфигурации | |
| value | url – адрес отправки запросов ca – корневой сертификат cert – сертификат мерчанта pkey – ключ мерчанта extEntityId – параметры для регистрации кассовой ссылки merchantId – идентификатор зарегистрированного ТСП в СБП account – номер счета: если у ТСП есть счет по умолчанию, то можно не указывать счет/синоним счета в запросе accAlias – ID счета: применяется, чтобы не использовать фактическое значение номера счета; альтернатива указанию account qrTtl – время жизни ссылки в минутах; по умолчанию, 5 минут interval – интервал между опросами в секундах; по умолчанию, 5 секунд return_interval – интервал между запросами во время отмены; по умолчанию, 3 минуты timeout – тайм-аут ожидания http-ответа в секундах; по умолчанию, 30 секунд cancel_lifetime – время жизни отмены платежа в часах; по умолчанию, 0 – бесконечно | Конфигурация в формате JSON |
- В таблице qrbankhlynov_terminals находятся настройки терминалов в формате JSON:
| Название | Значение | Описание |
|---|---|---|
| TerminalID | Идентификатор терминала из запроса. Если запрос идет от УКМ, то соответствует cash_id – идентификатор кассы в торговой системе | |
| value | payload – ссылка на QR: если есть, то высвечивается на кассе qrcId – идентификатор QR: если нет, то вычисляется из payload qrTtl – переопределяет из конфигурации merchant | Конфигурация в формате JSON |
Дополнительная информация
После заполнения данных в БД демона необходим перезапуск:
sudo systemctl stop qrpayd.service sudo systemctl start qrpayd.service |
|---|
RabbitMQ перезапускать не надо.
________________________________________________
Название очереди RabbitMQ – qrbankhlynov.
________________________________________________
Удобный просмотр поля `id` в `qrbankhlynov_transactions`:
ALTER TABLE `qrbankhlynov_transactions` |
|---|
Настройки авторизации на кассовом сервере УКМ 4
Настройка оплаты на сервере УКМ 4
1. В настройках магазина нужно указать путь для параметра RabbitMQ сервер как amqp://ukm:xxxxxx@192.168.25.xxx:
Измененные параметры магазина надо сохранить.

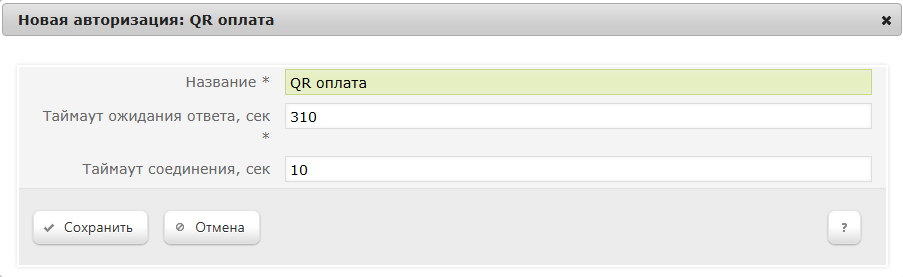

2. Необходимо создать сервер авторизации QR оплата:
Добавление сервера авторизации QR оплата происходит стандартным образом на странице Параметры магазина и настройка операций – Интеграция – Серверы авторизации (вкладка слева), закладка Оплаты:
В настройках требуется указать следующие обязательные для заполнения параметры:
Название – наименование сервера авторизации подставляется системой автоматически при его добавлении, однако его можно изменить вручную.
Таймаут ожидания ответа, сек – время ожидания ответа от сервера указывается вручную, в секундах. Минимальное значение (оно же – значение по умолчанию) составляет 310 секунд. Так как касса является конечным звеном в цепочке узлов, участвующих в процессе проведения транзакции оплаты, значение данного таймаута ожидания должно быть строго больше, чем значение таймаута ожидания ответа от процессинга банка "Хлынов" (на 10 секунд больше).
Таймаут соединения, сек – общая продолжительность соединения с сервером Универсального интегратора (указывается вручную, в секундах).
Настройки нужно сохранить.
3. Затем надо создать вид оплаты QR оплата:
Вид оплаты для сервера авторизации QR оплата создается стандартным образом.
Специфическими являются только следующие настройки:
В поле Модуль оплаты необходимо указать значение qrbankhlynov.
Также нужно отключить чек-бокс Сканировать QR-код покупателя и установить чек-бокс Использовать подписку для оплаты.
Настройки надо сохранить.
Метки протоколирования
RabbitMQ – Работа с сервером RabbitMQ.
QR_PAYMENT – Средство оплаты QR оплата.
4. В разделе кассового сервера Справочники – Шаблоны ввода необходимо создать шаблон, благодаря которому, УКМ 4 будет принимать сведения о клиенте LOYA, авторизовавшемся в чеке по динамическому QR- коду:
В данном шаблоне, первые 6 символов отведены под динамический QR-код LOYA, а последующие 32 будут распознаваться как номер карты клиента LOYA, авторизованного по динамическому QR. Если QR-код будет не динамическим, то оплата по подписке не сработает.
Структуру шаблона можно менять, исходя из особенностей конкретной торговой сети. После создания, шаблон необходимо сохранить.
